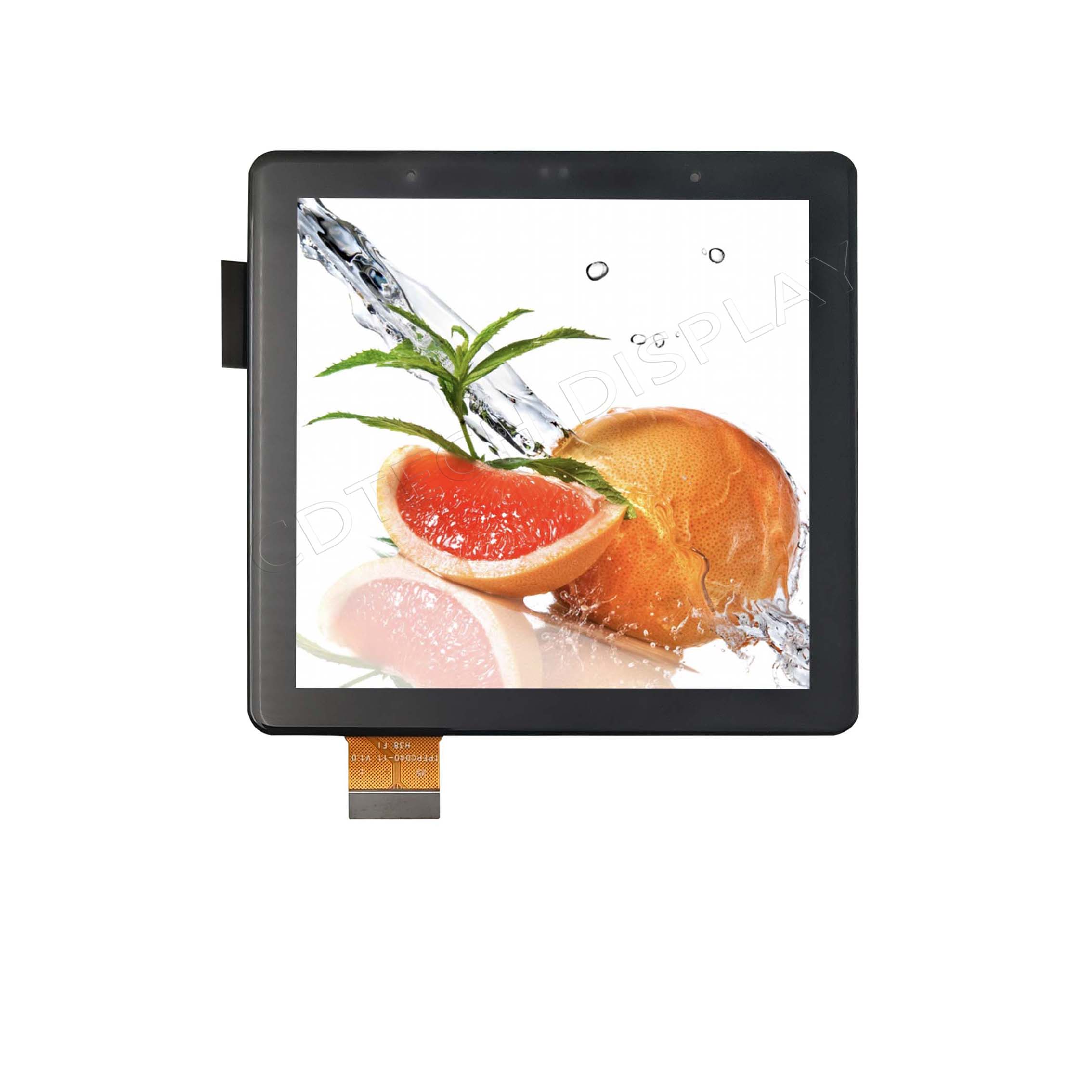

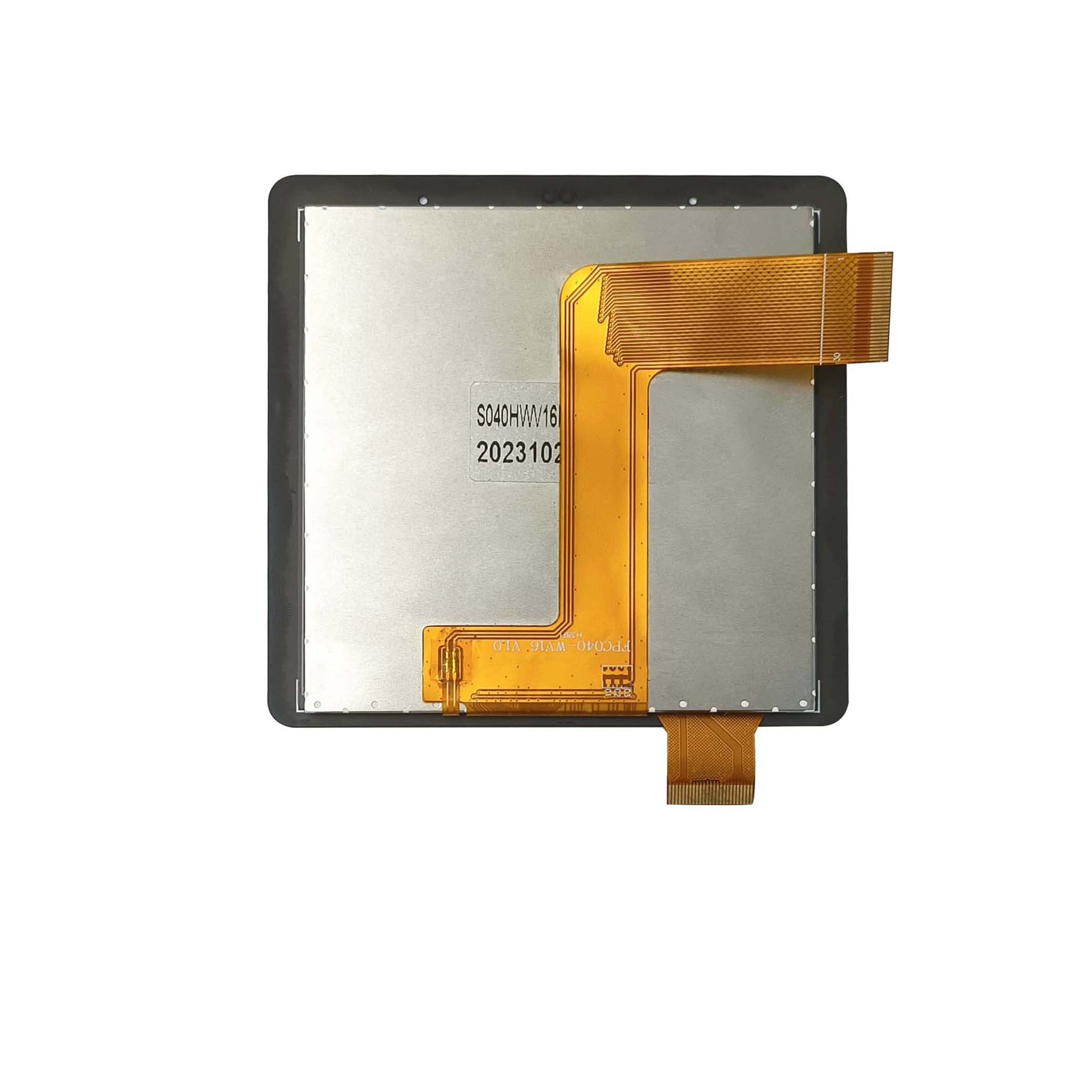

Display IPS de 4,0 ″, Tipo quadrado 480 × 480, 300 nits com painel de toque Capativo
-
S040HWV16NN-FC14-FD
-
4,0 "丨 480 x 480 pixels
-
IPS com todo o ângulo de visualização
-
Capativo com interface L²C
-
Rgb
-
I2c
-
-20 ° C ~+60 ° C.
Descrição do produto
Especificação do produto
| Tamanho do LCD | 4,0 polegadas |
| Resolução do LCD | 480*480pixels |
| Área ativa do LCD | 71,86 x 70.18 (mm) |
| Luminância LCD | 300nits |
| Ângulo de visualização do LCD | IPS com todo o ângulo de visualização |
| Interface LCD | Rgb |
| Controlador LCD | ST7701S |
| Tipo de conexão LCD | FPC: 30 pinos com 0,5 pitch, conector :( FH12-30S-0.5SH) |
| Array de luz de fundo LCD | 2 cordas com 4 LED em cada corda |
| Controlador de luz de fundo LCD | Nenhum |
| LIGHT LCD DIVERSÃO | IF=40mA，VF=10.8~13.6V |
| Dimensão de contorno do LCD | 77,66 x 78,97 x 2,3 (mm) |
| Estrutura CTP | G+ff |
| Interface CTP | I2c |
| Controlador CTP | Cobr |
| Dimensão de contorno do CTP | 86,0 x 84,5 x 0,70 (mm) |
| Tipo de conexão CTP | FPC: 25pin com 0,5 pitch, |
| Dimensão do esboço do produto | 86,0 x 84,5 x 3,33 (mm) |
| Operação do produto temp | -20 ℃ ~ 60 ℃ |
| Temperatura de armazenamento do produto | -30 ℃ ~ 70 ℃ |
Recomendações para uso
-
Personalização do LCD
Para atender às diversas necessidades do mercado de LCD, a CDTech pode fornecer serviços de personalização de tamanho, incluindo tamanho de AA e tamanho de OD.
-
Toque na personalização do painel
Fornecemos soluções de lente de cobertura personalizadas com várias formas, espessuras (variando de 0,55 mm a 6,0 mm) e tratamentos de superfície como AG (anti-Glare), AF (anti-Fingerprint) e AR (anti-reflexão).
-
Diretrizes de uso
Os produtos LCD da CDTech têm confiabilidade de alta qualidade, permitindo que os clientes os usem por um longo tempo sem quebrar com facilidade.
Produtos relacionados
Padrões de qualidade
A CDTech adere a uma política de qualidade de defeito zero, que inclui não apenas a qualidade do produto, mas também a qualidade do trabalho de todos os departamentos da empresa.
Todos os nossos produtos, desde avaliação, design, produção, inspeção ao serviço pós-venda, seguem os seguintes padrões no processo.
| Avaliação do projeto |
Entenda e avalia de forma abrangente e precisão os requisitos do cliente, incluindo desempenho, especificações, ambiente de uso, características especiais, características de segurança etc. Identifique e avaliar potenciais fatores de risco. |
| Design de produto |
Siga estritamente os requisitos dos sistemas ISO9001 e IATF16949 para o design do produto, ao mesmo tempo em que considera a seleção de materiais, a fabricação e a assemblabilidade, passou as estruturas e experiências de produtos de sucesso para garantir uma implementação eficaz na produção subsequente. |
| Controle de produção |
Todos os processos importantes de LCM e CTP são produzidos pelo próprio CDTech, garantindo controle e garantia efetiva do processo de produção. |
| Inspeção de produção |
Todos os produtos da CDTech foram submetidos a testes funcionais 100% funcionais e inspeção visual para garantir que atendam aos requisitos de design e expectativas do cliente. |
| Serviço pós -venda |
Estabelecemos um mecanismo de resposta rápida para lidar imediatamente com o feedback e as queixas do cliente. |
| Vida útil do produto |
A vida útil do nosso produto é determinada pela vida útil do LED à luz de fundo, geralmente 30000 horas ou 50000 horas. |
| Período de garantia |
O período de garantia da CDTech é de um ano de acordo com os padrões da indústria do LCD. |
| Proteção de ESD |
Todos os dispositivos são projetados e tratados em consideração da proteção de ESD. |
-
