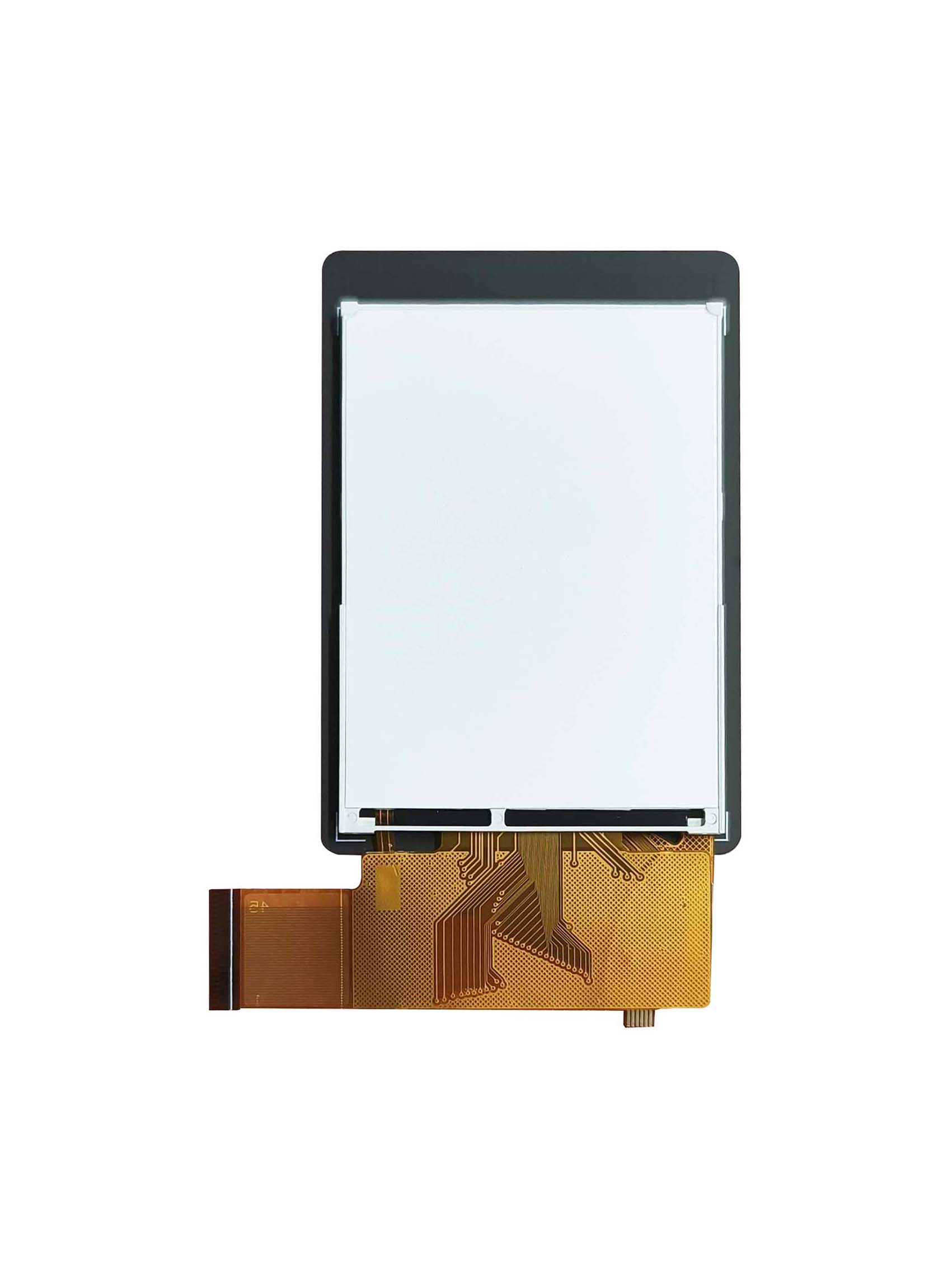

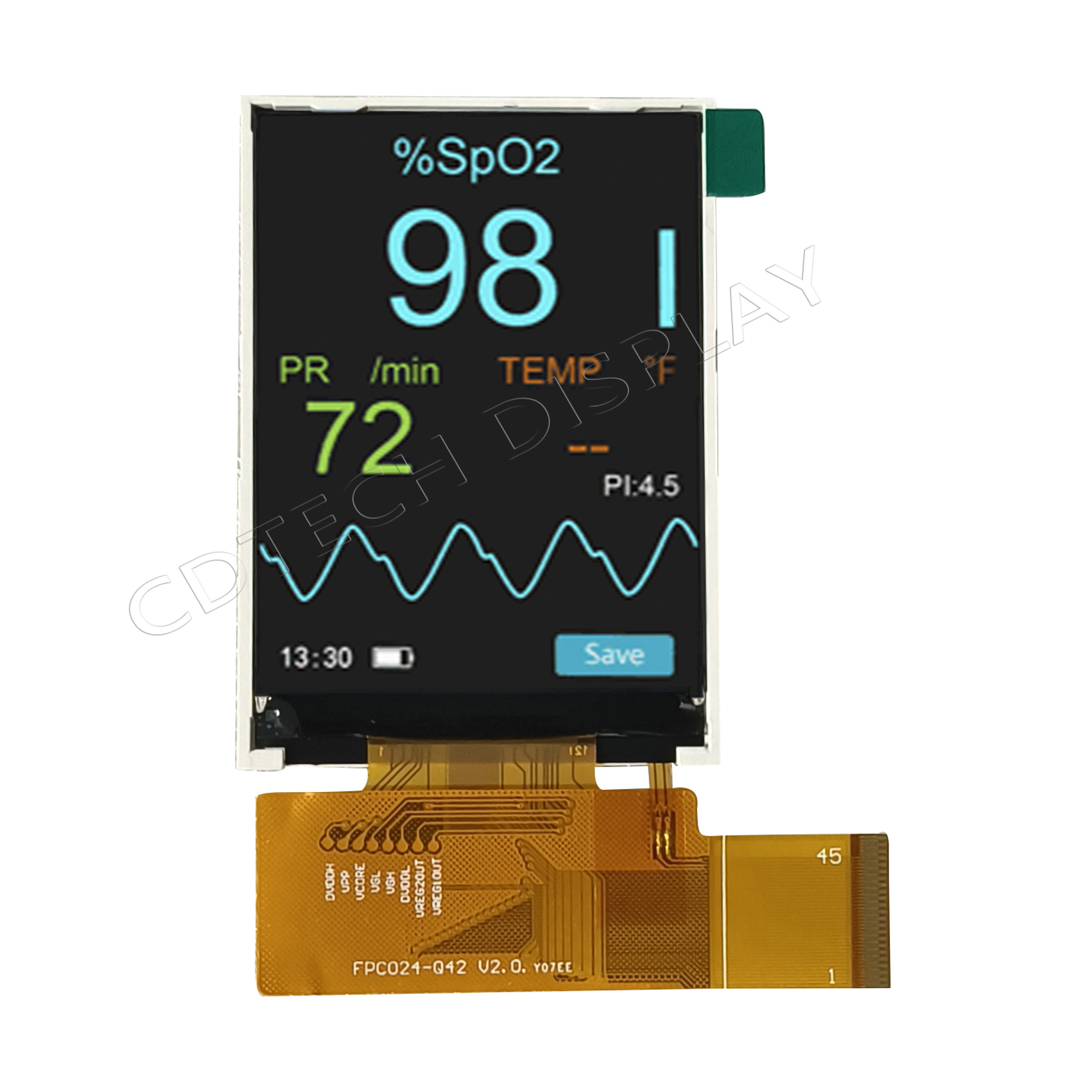

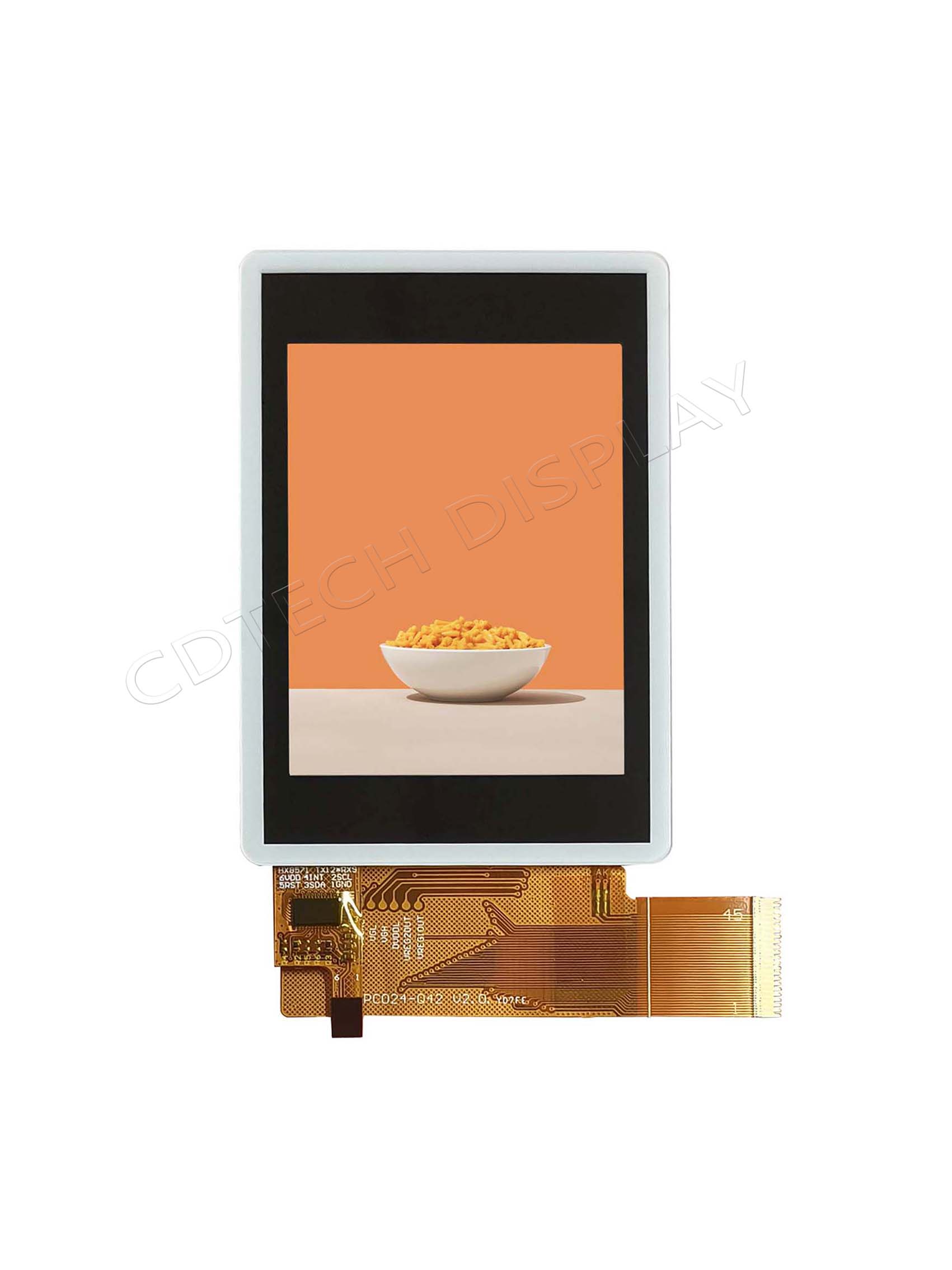

Wyświetlacz IPS 2,4 ″, 240 × 320, 250 nitów z wiązaniem powietrza z panelem dotykowym

  • S024HQ42NN-DC21
  • 2,4 "丨 240 x 320 pikseli
  • IPS z całym kątem oglądania
  • Kapitale z interfejsem L²C
  • MCU
  • IIC
  • -20 ° C ~+70 ° C.

Opis produktu



2,4-calowy wyświetlacz IPS TFT Limize Crystal jest zintegrowany z funkcją ekranu dotykowego.


Ten 2,4-calowy pojemnościowy ekran dotykowy TFT wykorzystuje układ napędowy HX8571-E27 i realizuje transmisję danych przez interfejs IIC.


Produkt ma działający zakres temperatur od -20 ° C do +70 ° C i może stabilnie działać w stosunkowo szerokich warunkach temperatury otoczenia.

Specyfikacja produktu

Rozmiar LCD 2,4 cala
Rozdzielczość LCD 240 x 320 pikseli
Obszar aktywny LCD 36,72 x 48,96 (mm)
LCD Luminance 250 -nity
Kąt oglądania LCD IPS z całym kątem oglądania
Interfejs LCD MCU
Kontroler LCD ILI9340X
Typ połączenia LCD FPC: 45pin z 0,3 skoku, złącze (FH26-45S-0,3SHW)
Tablica podświetlenia LCD z 4 diodami LED na każdym ciągu
Kontroler podświetlenia LCD Nic
LCD LIVERLIGHT JOZDY IF=20mA,VF=10.8~13.6V
Zarys LCD wymiar 42,72 x 60,26 x 2,20 (mm)
Struktura CTP G+g
Interfejs CTP IIC
Kontroler CTP HX8571-E27
Zarys CTP wymiar 47,79 x 69,96 x 1,10 (mm)
Typ połączenia CTP FPC: 6Pin z 0,3 skoku
Zarys produktu wymiar 47,79 x 69,96 x 4,05 (mm)
Produkt Temp -20 ° C ~+70 ° C.
Temperatura przechowywania produktu -30 ° C ~+80 ° C.

Standardy jakości



CDTech przestrzega zasady jakości zerowej wady, która obejmuje nie tylko jakość produktu, ale także jakość pracy wszystkich działów w firmie.

Wszystkie nasze produkty, od oceny, projektowania, produkcji, inspekcji po usługi posprzedażne, zgodnie z następującymi standardami.



Ocena projektu



Kompleksowo i dokładnie rozumieją i oceniają wymagania klientów, w tym wydajność, specyfikacje, środowisko użytkowania, cechy szczególne, cechy bezpieczeństwa itp. Identyfikują i oceniaj potencjalne czynniki ryzyka.

Projekt produktu



Ściśle przestrzegaj wymagań systemów ISO9001 i IATF16949 do projektowania produktu, jednocześnie rozważając wybór materiałów, możliwość produkcji i montaż, wcześniejsze struktury produktów i doświadczenia w celu zapewnienia skutecznego wdrożenia w kolejnej produkcji.

Kontrola produkcji



Wszystkie ważne procesy LCM i CTP są wytwarzane przez sam CDTech, zapewniając skuteczną kontrolę i pewność procesu produkcyjnego.

Kontrola produkcji



Wszystkie produkty CDTech przeszły w 100% testowanie funkcjonalne i kontrolę wizualną, aby zapewnić, że spełniają wymagania projektowe i oczekiwania klientów.

Po usłudze sprzedaży



Ustanowiliśmy mechanizm szybkiej reakcji, aby niezwłocznie obsługiwać opinie klientów i skargi.

Życie produktu



Życie naszego produktu zależy od życia diody LED w podświetleniu, zwykle 30000 godzin lub 50000 godzin.

Okres gwarancji



Okres gwarancji CDTech wynosi jeden rok zgodnie ze standardami branżowymi LCD.

Ochrona ESD



Wszystkie urządzenia są zaprojektowane i obsługiwane w rozważaniu ochrony ESD.
