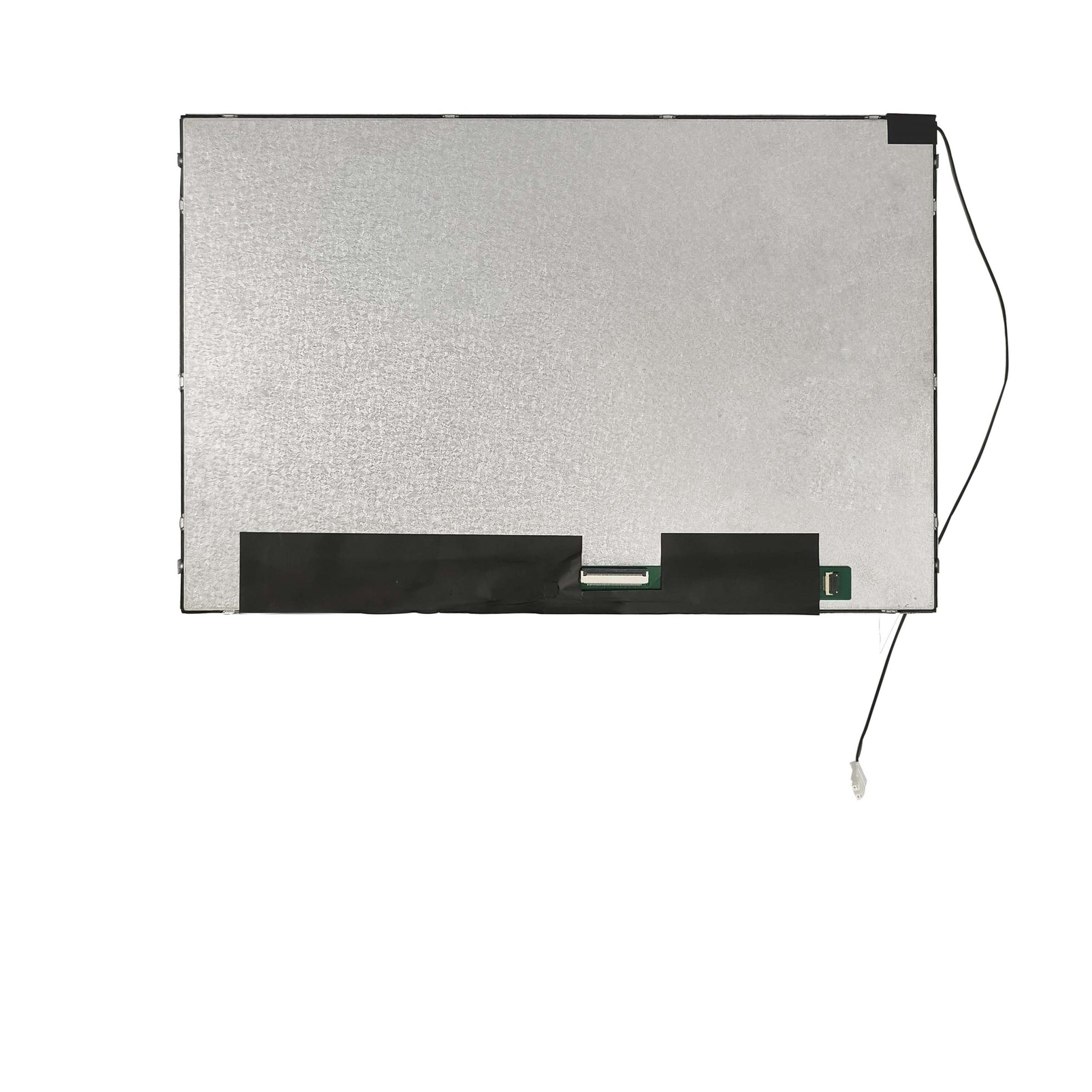

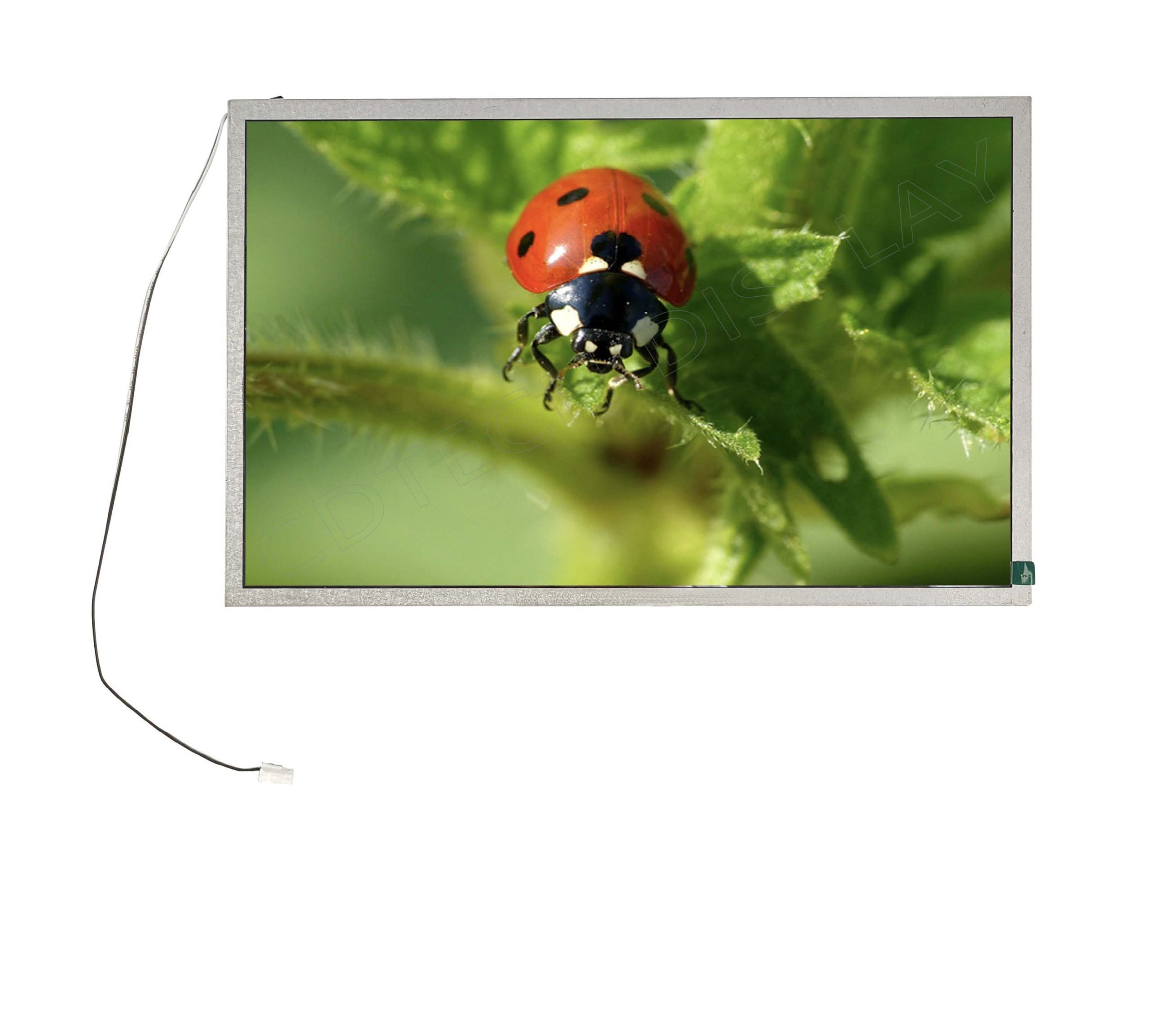

12.1 ″ Wystawiony w świetle słonecznym Wyświetlacz IPS, 1280 × 800, 1000 nitów bez panelu dotykowego
-
S121BWX05ED
-
12.1 "丨 1280 x 800 pikseli
-
IPS z całym kątem oglądania
-
Nic
-
LVDS
-
Nic
-
-20 ° C ~+70 ° C.
Opis produktu
Wprowadzenie wyświetlacza LCD CDTech 12.1-calowy, zaprojektowany w celu optymalnej wydajności w różnych zastosowaniach.
Zaprojektowany pod kątem solidności, ten wyświetlacz działa w zakresie temperatur od -20 ° C do +70 ° C i może być bezpiecznie przechowywany od -30 ° C do +80 ° C.
Specyfikacja produktu
Rozmiar LCD | 12,1 cala |
Rozdzielczość LCD | 1280 x 800 pikseli |
Obszar aktywny LCD | 261,12 x 163,2 (mm) |
LCD Luminance | 1000 -NITS |
Kąt oglądania LCD | IPS z całym kątem oglądania |
Interfejs LCD | LVDS |
Kontroler LCD | Nic |
Typ połączenia LCD | FPC: 40pin z wysokim skokiem, złącze: AFC01-S40FCA-00 (0,5 cala, 2,0 mm) |
Tablica podświetlenia LCD | 6 ciągów z 8 diodami LED na każdym ciągu |
Kontroler podświetlenia LCD | Nic |
LCD LIVERLIGHT JOZDY | IF=360mA,VF=23~26.5V |
Zarys LCD wymiar | 277,7 x 180,6 x 7,5 (mm) |
Struktura CTP | Nic |
Interfejs CTP | Nic |
Kontroler CTP | Nic |
Zarys CTP wymiar | Nic |
Typ połączenia CTP | Nic |
Zarys produktu wymiar | 277,7 x 180,6 x 7,5 (mm) |
Produkt Temp | -20 ° C ~+70 ° C. |
Temperatura przechowywania produktu | -30 ° C ~+80 ° C. |
Zalecenia do użytku
-
Dostosowywanie LCD
Obsługa dostosowywania różnych rozmiarów FPC, elastycznych kabli lub FPCB oraz wybieranie różnych złączy, aby spełnić ogólne wymagania dotyczące konstrukcji konstrukcji maszynowych;
-
Dostosowywanie panelu dotykowego
Obsługa dostosowywania różnych rozmiarów FPC, elastycznych kabli lub FPCB oraz wybieranie różnych złączy, aby spełnić ogólne wymagania dotyczące konstrukcji konstrukcji maszynowych;
-
Wytyczne dotyczące użytkowania
Produkty LCD CDTech mają wysoką niezawodność jakości, umożliwiając klientom korzystanie z nich przez długi czas bez łatwego rozkładania.
Przegląd produktu
Standardy jakości
CDTech przestrzega zasady jakości zerowej wady, która obejmuje nie tylko jakość produktu, ale także jakość pracy wszystkich działów w firmie.
Wszystkie nasze produkty, od oceny, projektowania, produkcji, inspekcji po usługi posprzedażne, zgodnie z następującymi standardami.
Ocena projektu |
Kompleksowo i dokładnie rozumieją i oceniają wymagania klientów, w tym wydajność, specyfikacje, środowisko użytkowania, cechy szczególne, cechy bezpieczeństwa itp. Identyfikują i oceniaj potencjalne czynniki ryzyka. |
Projekt produktu |
Ściśle przestrzegaj wymagań systemów ISO9001 i IATF16949 do projektowania produktu, jednocześnie rozważając wybór materiałów, możliwość produkcji i montaż, wcześniejsze struktury produktów i doświadczenia w celu zapewnienia skutecznego wdrożenia w kolejnej produkcji. |
Kontrola produkcji |
Wszystkie ważne procesy LCM i CTP są wytwarzane przez sam CDTech, zapewniając skuteczną kontrolę i pewność procesu produkcyjnego. |
Kontrola produkcji |
Wszystkie produkty CDTech przeszły w 100% testowanie funkcjonalne i kontrolę wizualną, aby zapewnić, że spełniają wymagania projektowe i oczekiwania klientów. |
Po usłudze sprzedaży |
Ustanowiliśmy mechanizm szybkiej reakcji, aby niezwłocznie obsługiwać opinie klientów i skargi. |
Życie produktu |
Życie naszego produktu zależy od życia diody LED w podświetleniu, zwykle 30000 godzin lub 50000 godzin. |
Okres gwarancji |
Okres gwarancji CDTech wynosi jeden rok zgodnie ze standardami branżowymi LCD. |
Ochrona ESD |
Wszystkie urządzenia są zaprojektowane i obsługiwane w rozważaniu ochrony ESD. |
-
