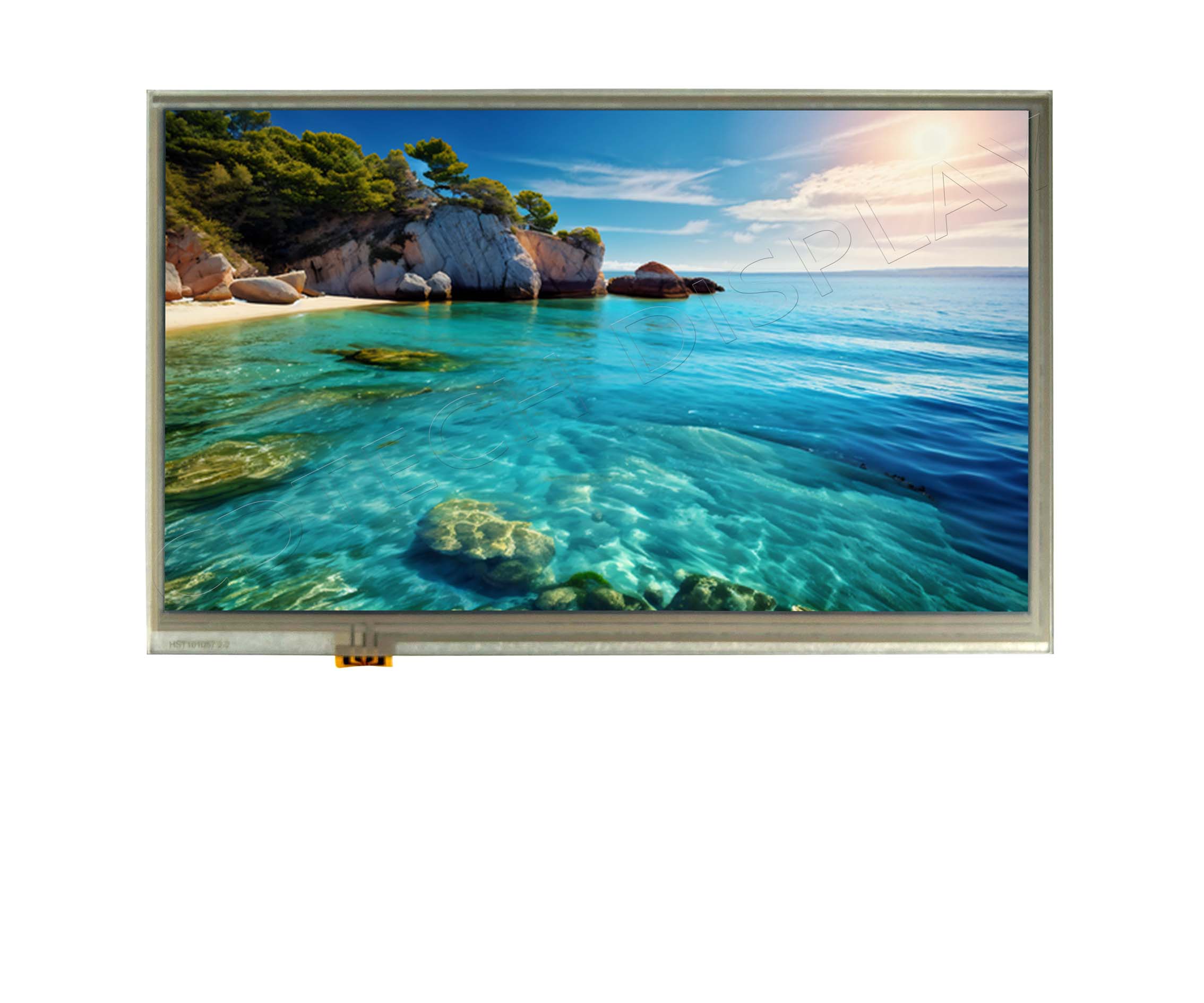

10.1 ″ IPS rezystancyjny TFT LCD, 1024 × 600, 450 nitów
-
S101QWS74HD-DR03
-
10.1 "丨 1024 x 600 pikseli
-
IPS z całym kątem oglądania
-
Oporowy panel dotykowy
-
LVDS
-
RTP 4line
-
-20 ° C ~+70 ° C.
Opis produktu
Specyfikacja produktu
Rozmiar LCD | 10,1 cala |
Rozdzielczość LCD | 1024 x 600 pikseli |
Obszar aktywny LCD | 222,72 x 125,28 (mm) |
LCD Luminance | 450 NITS |
Kąt oglądania LCD | IPS z całym kątem oglądania |
Interfejs LCD | LVDS |
Kontroler LCD | HX8282-A11+HX8696-A01 |

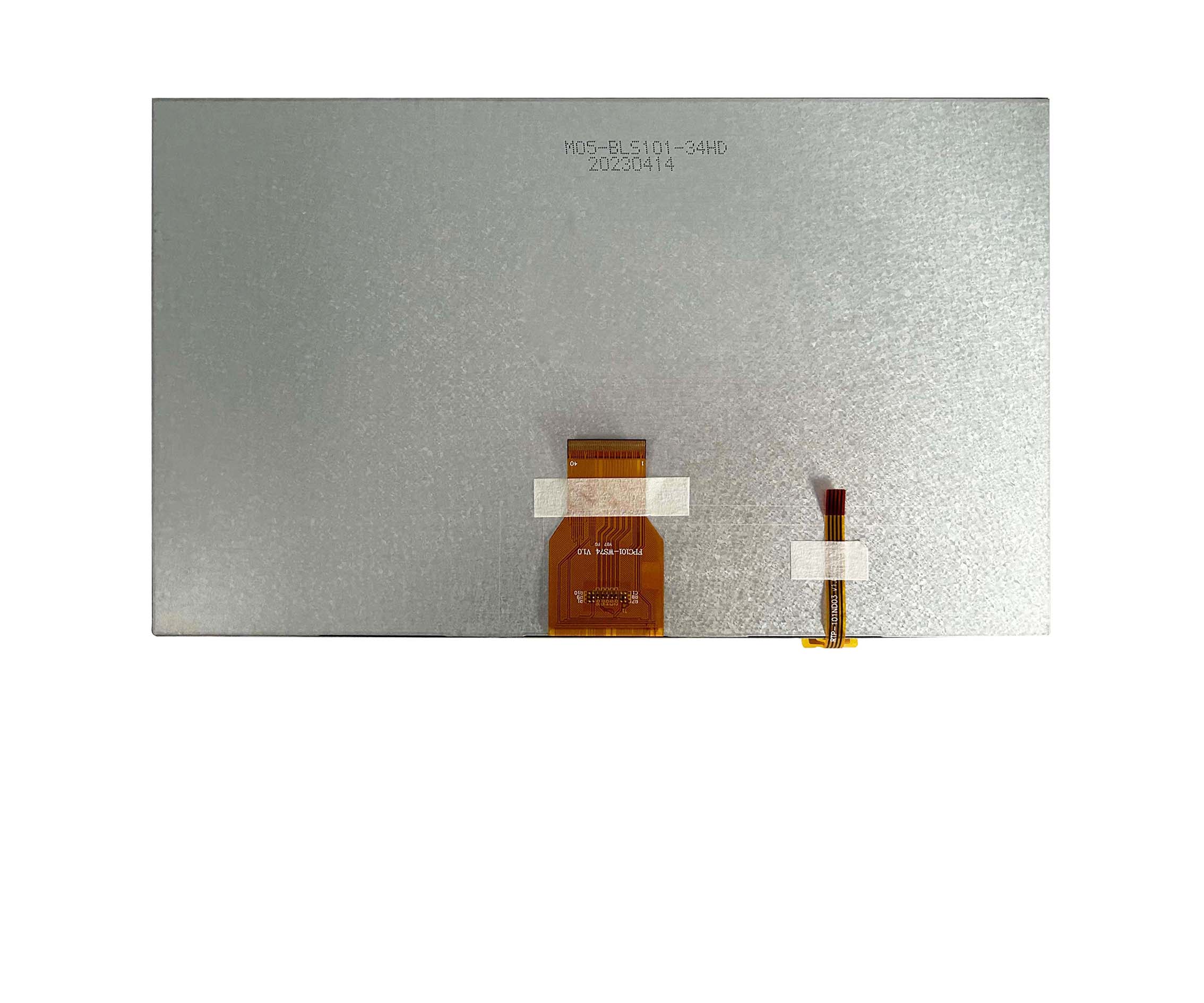

Typ połączenia LCD | FPC: 40pin z 0,5 skokiem, złącze (FH12-40S-0,5SH) |
Tablica podświetlenia LCD | 14 ciągów z 3 diodami LED na każdym ciągu |
Kontroler podświetlenia LCD | Nic |
LCD LIVERLIGHT JOZDY | IF=420mA,VF=8.1~10.2V |
Zarys LCD wymiar | 235,00 x 143,00 x 4,70 (mm) |
Struktura CTP | RTP |
Interfejs CTP | RTP 4line |
Kontroler CTP | Nic |
Zarys CTP wymiar | 235,00 x 143,00 x 2,19 (mm) |
Typ połączenia CTP | Nic |
Zarys produktu wymiar | 235,00 x 143,00 x 7,06 (mm) |
Produkt Temp | -20 ° C ~+70 ° C. |
Temperatura przechowywania produktu | -30 ° C ~+80 ° C. |
Zalecenia do użytku
-
Dostosowywanie LCD
FPC, jako jeden z ważnych elementów LCD, często obsługuje różnorodne projekty i funkcje.
-
Dostosowywanie panelu dotykowego
W przypadku selektywnych rozwiązań CTP, które mogą być używane do wielu aplikacji, CDTech ma własną linię produkcyjną CTP i może zapewniać zróżnicowane usługi dostosowywania CTP, w tym: obsługę dotknięcia przez grube szkło, wodoodporne (np. Motorowe, ładowanie słupków, urządzenia prysznicowe itp.), Glove Touch (np. Medical and Automotive), Active {{{URL_Place}}}}}} Pens (E.G.
-
Wytyczne dotyczące użytkowania
Produkty LCD CDTech mają wysoką niezawodność jakości, umożliwiając klientom korzystanie z nich przez długi czas bez łatwego rozkładania.
Standardy jakości
CDTech przestrzega zasady jakości zerowej wady, która obejmuje nie tylko jakość produktu, ale także jakość pracy wszystkich działów w firmie.
Wszystkie nasze produkty, od oceny, projektowania, produkcji, inspekcji po usługi posprzedażne, zgodnie z następującymi standardami.
Ocena projektu |
Kompleksowo i dokładnie rozumieją i oceniają wymagania klientów, w tym wydajność, specyfikacje, środowisko użytkowania, cechy szczególne, cechy bezpieczeństwa itp. Identyfikują i oceniaj potencjalne czynniki ryzyka. |
Projekt produktu |
Ściśle przestrzegaj wymagań systemów ISO9001 i IATF16949 do projektowania produktu, jednocześnie rozważając wybór materiałów, możliwość produkcji i montaż, wcześniejsze struktury produktów i doświadczenia w celu zapewnienia skutecznego wdrożenia w kolejnej produkcji. |
Kontrola produkcji |
Wszystkie ważne procesy LCM i CTP są wytwarzane przez sam CDTech, zapewniając skuteczną kontrolę i pewność procesu produkcyjnego. |
Kontrola produkcji |
Wszystkie produkty CDTech przeszły w 100% testowanie funkcjonalne i kontrolę wizualną, aby zapewnić, że spełniają wymagania projektowe i oczekiwania klientów. |
Po usłudze sprzedaży |
Ustanowiliśmy mechanizm szybkiej reakcji, aby niezwłocznie obsługiwać opinie klientów i skargi. |
Życie produktu |
Życie naszego produktu zależy od życia diody LED w podświetleniu, zwykle 30000 godzin lub 50000 godzin. |
Okres gwarancji |
Okres gwarancji CDTech wynosi jeden rok zgodnie ze standardami branżowymi LCD. |
Ochrona ESD |
Wszystkie urządzenia są zaprojektowane i obsługiwane w rozważaniu ochrony ESD. |
-
