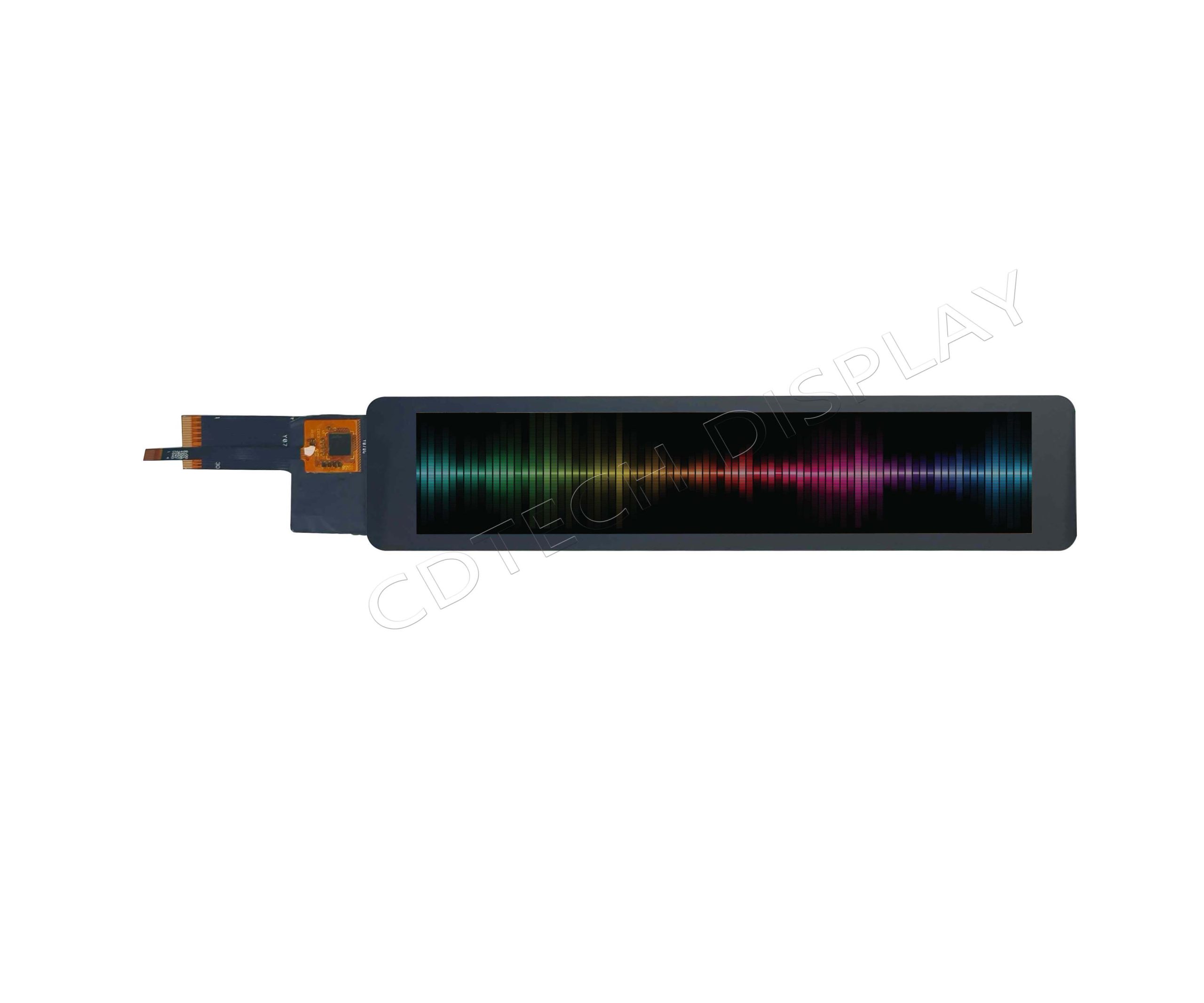

S070HWX93HN-FC117 SY2

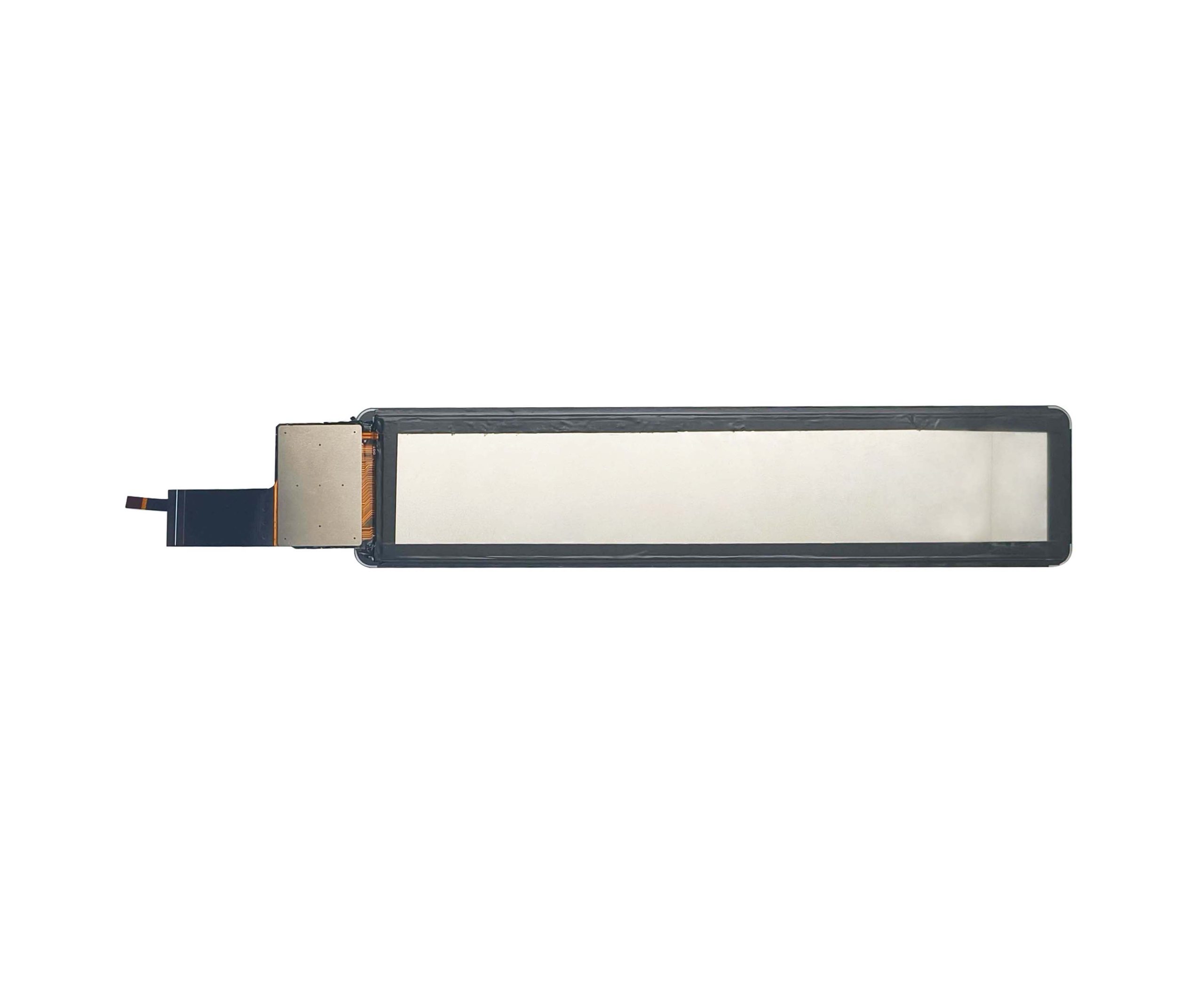

S070HWX93HN-FC117-H106 BACK2
S070HWX93HN-FC117 SY2
S070HWX93HN-FC117-H106 BACK2

7.0 ″ balk Type 280 x 1424 IPS LCD -display met PCAP

  • S070HWX93HN-FC121
  • 7.0 "丨 280 x 1424pixels
  • IPS met alle kijkhoek
  • Capactief met L²C -interface
  • MIPI
  • I2C
  • -20 ° C ~+70 ° C
  • OTA7290B
  • FT5446IDQQ
  • Specificatie
Bericht E -mail

Productbeschrijving



This 7-inch LCD capacitive touch screen has a resolution of 280*1424, IPS full viewing Angle, 500nits brightness, built-in OTA7290B driver ic, and supports MIPI interface for high-speed data transmission and fast timing transmission,The aa size of the activity area is 33.60*170.88, and the overall size is 50.20*193.47*5.55

Met behulp van G+G Touch-structuur, OCA-bindingstechnologie (optische transparante lijm), met 5-punts touch-effect, gebruikt FPC dubbelzijdige EMI-interferentie-afschermingsfilm om elektromagnetische interferentie te verminderen.

Het 7 "BAR LCD -display is ideaal voor spuitpomp en audio -apparaatschermtoepassingen

Productspecificatie

LCD -maat 7,0 inch
LCD -resolutie 280 x 1424pixels
LCD Actief gebied 33.60 x 170.88 (mm)
LCD Luminance 500nits
LCD -kijkhoek IPS met alle kijkhoek
LCD -interface MIPI
LCD -controller OTA7290B
LCD -verbindingstype FPC: 30 pin met 0,5 toonhoogte, connector: FH12-30S-0,5HS (55)
LCD -achtergrondverlichting array 2 snaren met 8 LED op elke string
LCD -achtergrondverlichtingcontroller Geen
LCD -achtergrondverlichting rijden IF=40mA , VF= 21.6~27.2V
LCD -overzichtsdimensie 50.20x 193,47 x 3,50 (mm)
CTP -structuur G+G
CTP -interface I2C
CTP -controller FT5446IDQQ
CTP -overzichtsdimensie 50.20x 193,47 x 1.10 (mm)
CTP -verbindingstype FPC: 6 pin met 0,5 toonhoogte
Productoverzichtsdimensie 50.20x 193,47 x 5,55 (mm)
Productbewerking Temp -20 ° C ~+70 ° C
Productopslag Temp -30 ° C ~+80 ° C

Aanbevelingen voor gebruik

Gerelateerde producten

Kwaliteitsnormen



CDTech houdt zich aan een nul defect kwaliteitsbeleid, dat niet alleen productkwaliteit omvat, maar ook de werkkwaliteit van alle afdelingen in het bedrijf.

Al onze producten, van evaluatie, ontwerp, productie, inspectie tot after-sales-service, volgen de volgende normen in het proces.



Projectevaluatie



Begrijp en nauwkeurig begrijpen en evalueren van de eisen van de klant, inclusief prestaties, specificaties, gebruiksomgeving, speciale kenmerken, veiligheidskenmerken, enz. Identificeer en evalueer mogelijke risicofactoren.
Productontwerp



Volg strikt de vereisten van ISO9001- en IATF16949 -systemen voor productontwerp, terwijl ook rekening wordt gehouden met materiaalselectie, productie en assembleerbaarheid, succesvolle productstructuren en ervaringen uit het verleden om een ​​effectieve implementatie in de daaropvolgende productie te garanderen.
Productiecontrole



Alle belangrijke processen van LCM en CTP worden geproduceerd door CDTech zelf, wat zorgt voor effectieve controle en zekerheid van het productieproces.
Productie -inspectie



Alle CDTech -producten hebben 100% functionele tests en visuele inspectie ondergaan om ervoor te zorgen dat ze voldoen aan de ontwerpvereisten en de verwachtingen van de klant.
After Sales Service



We hebben een snel responsmechanisme opgezet om feedback en klachten van klanten onmiddellijk af te handelen.
Productlevensduur



De levensduur van ons product wordt bepaald door de levensduur van de LED in de achtergrondverlichting, meestal 30000 uur of 50000 uur.
Garantieperiode



De garantieperiode van CDTech is één jaar volgens de normen van de LCD -industrie.
ESD -bescherming



Alle apparaten zijn ontworpen en behandeld met betrekking tot ESD -bescherming.
