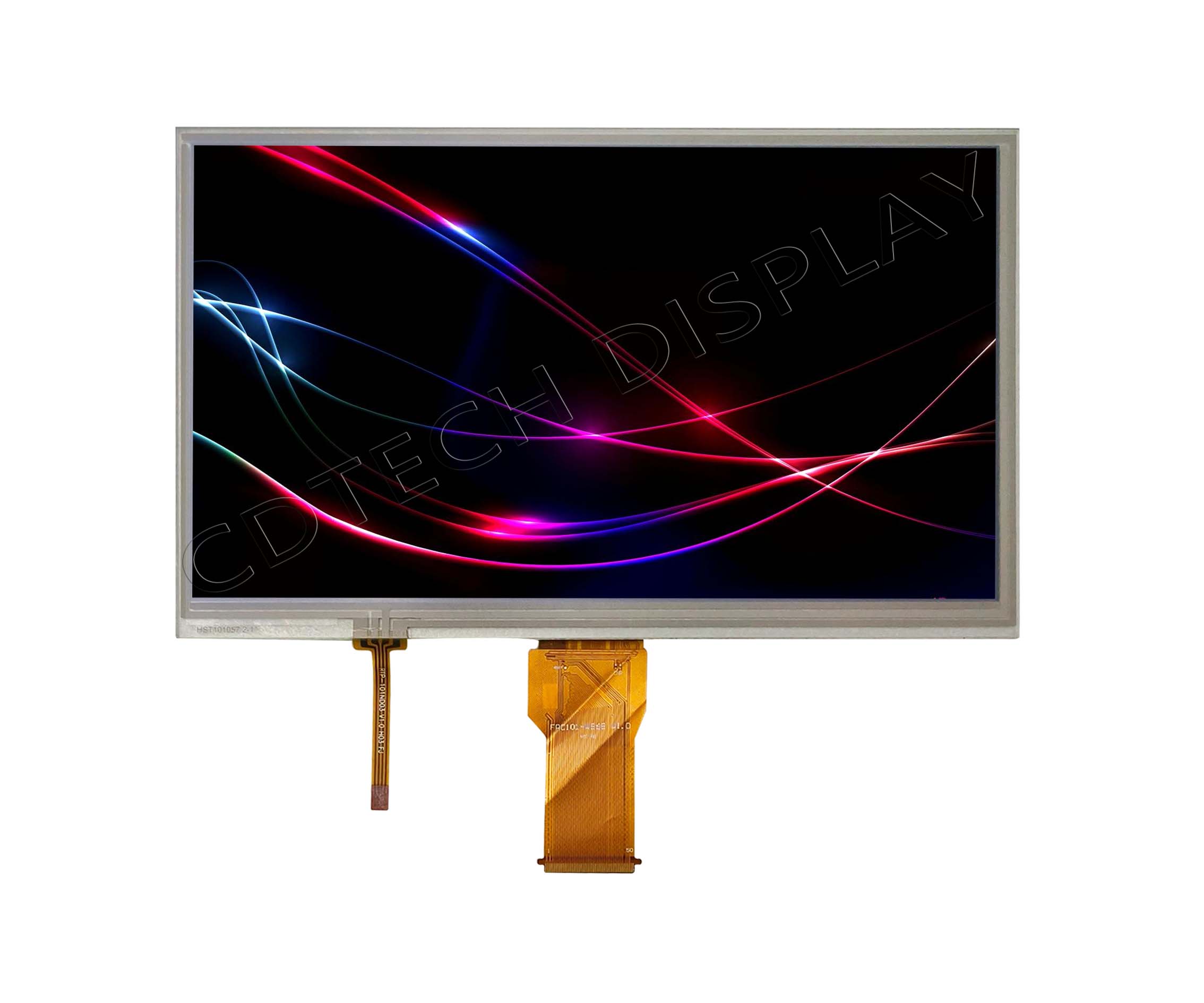

S101QWS68HD-DR03 V1.0.sy

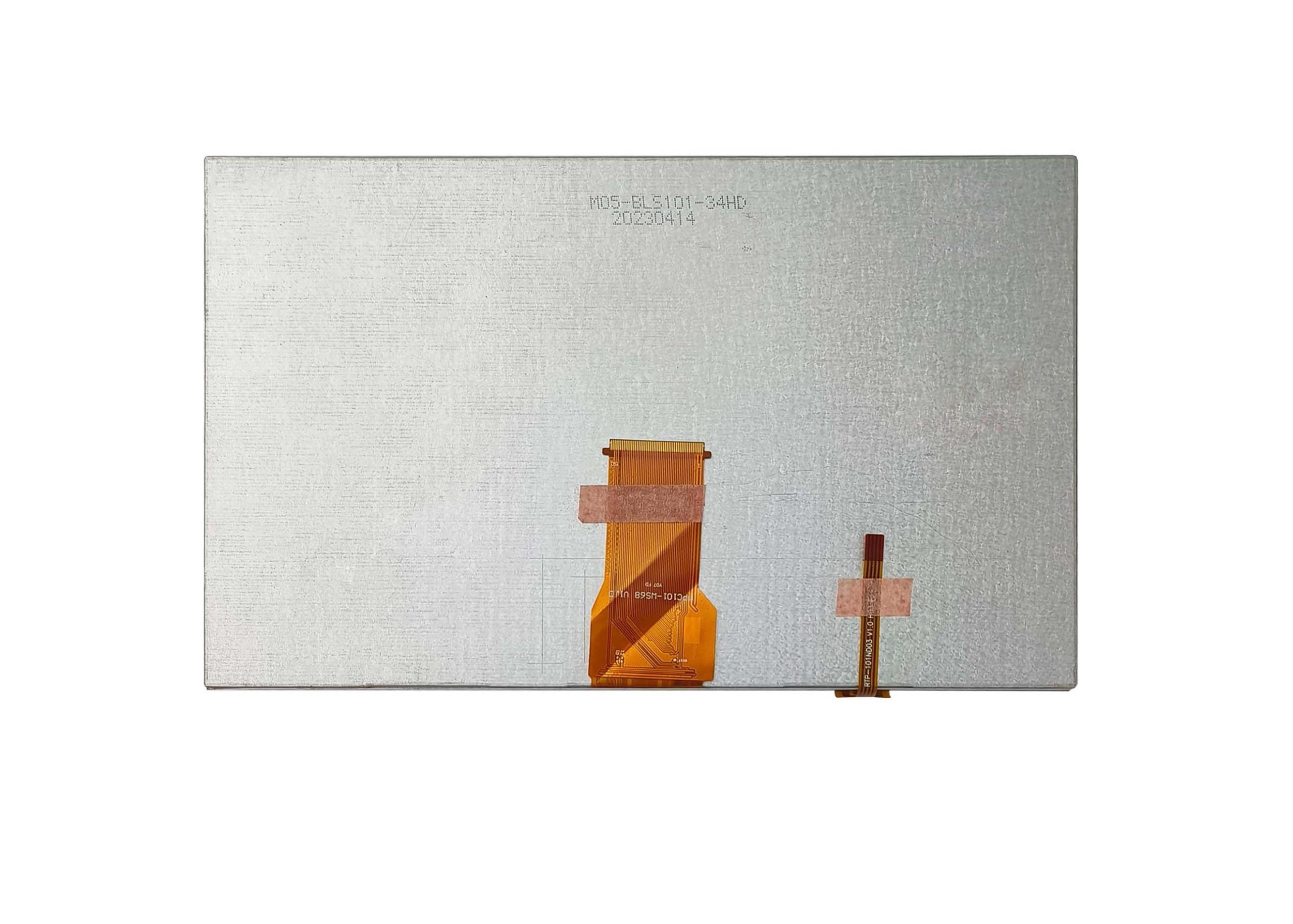

S101QWS68HD-DR03 back4
S101QWS68HD-DR03 front view
S101QWS68HD-DR03 V1.0.sy
S101QWS68HD-DR03 back4

10.1インチIPSディスプレイ、1024×600、抵抗タッチパネル付き450 nits

  • S101QWS68HD-DR03
  • 10.1 "丨1024 x 600ピクセル
  • すべての表示角を持つIPS
  • RTP
  • RGB
  • RTP 4line
  • -20°C〜+70°C
  • HX8282-A11
    | HX8696-A01
  • なし
  • 仕様
    |2D図面
メッセージ メール

製品説明



CDTECHは、最先端の10.1インチLCDディスプレイを提供します。

このディスプレイは、産業用ハンドヘルドデバイス、ポイント - 販売（POS）システム、および屋外キオスク向けに最適に設計されています。



製品仕様

LCDサイズ 10.1インチ
LCD解像度 1024 x 600pixels
LCDアクティブエリア 222.72 x 125.28（mm）
LCD輝度 450ニット
LCD表示角度 すべての表示角を持つIPS
LCDインターフェイス RGB
LCDコントローラー HX8282-A11+HX8696-A01
LCD接続タイプ FPC：0.5ピッチで50ピン
LCDバックライトアレイ 各文字列に3つのLEDがある14文字列
LCDバックライトコントローラー なし
LCDバックライト運転 IF=420mA，VF=8.1~10.2V
LCDアウトラインディメンション 235.00 x143.00 x 4.7（mm）
CTP構造 RTP
CTPインターフェイス RTP 4line
CTPコントローラー なし
CTPアウトラインディメンション 235.00 x143.00 x 2.19（mm）
CTP接続タイプ なし
製品のアウトラインディメンション 235.00 x143.00 x 7.06（mm）
製品操作温度 -20°C〜+70°C
製品ストレージ温度 -30°C〜+80°C

使用に関する推奨事項

品質基準



CDTECHは、製品の品質だけでなく、社内のすべての部門の作業品質も含まれるゼロ欠陥品質ポリシーを順守しています。

評価、設計、生産、検査からアフターセールスサービスまで、すべての製品は、その過程で以下の基準に従います。



プロジェクト評価



パフォーマンス、仕様、使用環境、特別な特性、安全特性など、顧客の要件を包括的かつ正確に理解および評価します。潜在的なリスク要因を特定して評価します。
製品デザイン



製品設計のためのISO9001およびIATF16949システムの要件に厳密に従い、材料の選択、製造可能性、および集合性、過去の成功した製品構造、およびその後の生産における効果的な実装を確保することも考慮します。
生産制御



LCMとCTPのすべての重要なプロセスは、CDTECH自体によって生産され、生産プロセスの効果的な制御と保証を確保します。
生産検査



すべてのCDTech製品は、設計要件と顧客の期待を満たすことを保証するために、100％の機能テストと目視検査を受けています。
販売サービス後



顧客のフィードバックと苦情を迅速に処理するための迅速な対応メカニズムを確立しました。
製品の寿命



当社の製品の寿命は、バックライトのLEDの寿命、通常は30000時間または50000時間によって決定されます。
保証期間



CDTechの保証期間は、LCD業界の基準によると1年です。
ESD保護



すべてのデバイスは、ESD保護を考慮して設計および処理されます。
