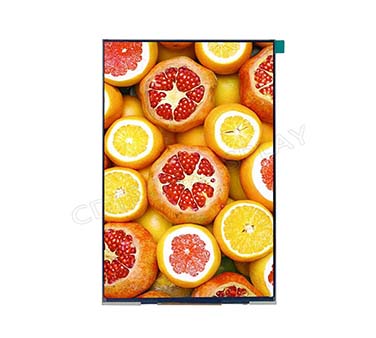

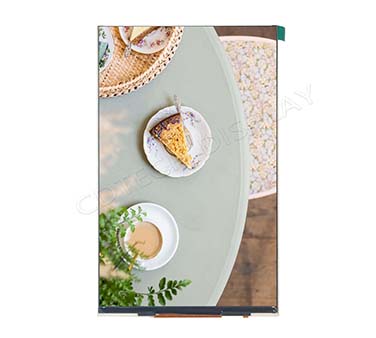

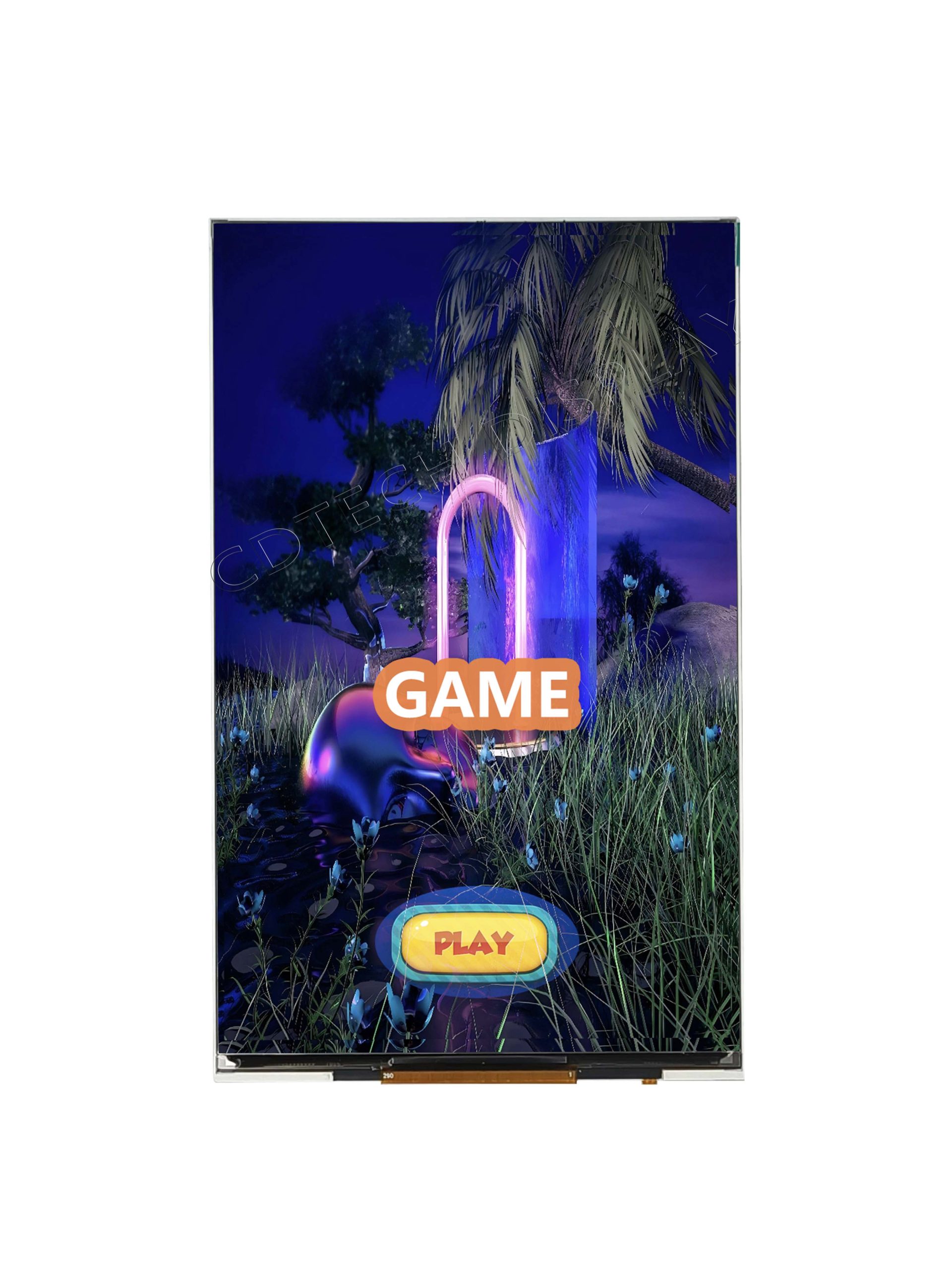

7.0″ INCELL IPS Display, 1200×1920, 500 Nits High Color Gamut LCD Module
-
S070QWU144HN-3
-
7.0 "丨 1200 x 1920 píxeles
-
IPS con todo el ángulo de visión
-
Ninguno
-
Mipi
-
Ninguno
-
-20 ° C ~+70 ° C
Descripción del Producto
Panel Technology
Key Advantages
Especificación de producto
| Tamaño de la pantalla LCD | 7.0 pulgadas |
| Resolución LCD | 1200 x 1920 píxeles |
| Área activa LCD | 94.5 x 151.20 (mm) |
| Luminancia LCD | 500nits |
| Ángulo de visión LCD | IPS con todo el ángulo de visión |
| Interfaz LCD | Mipi |
| Controlador LCD | FT8206 |

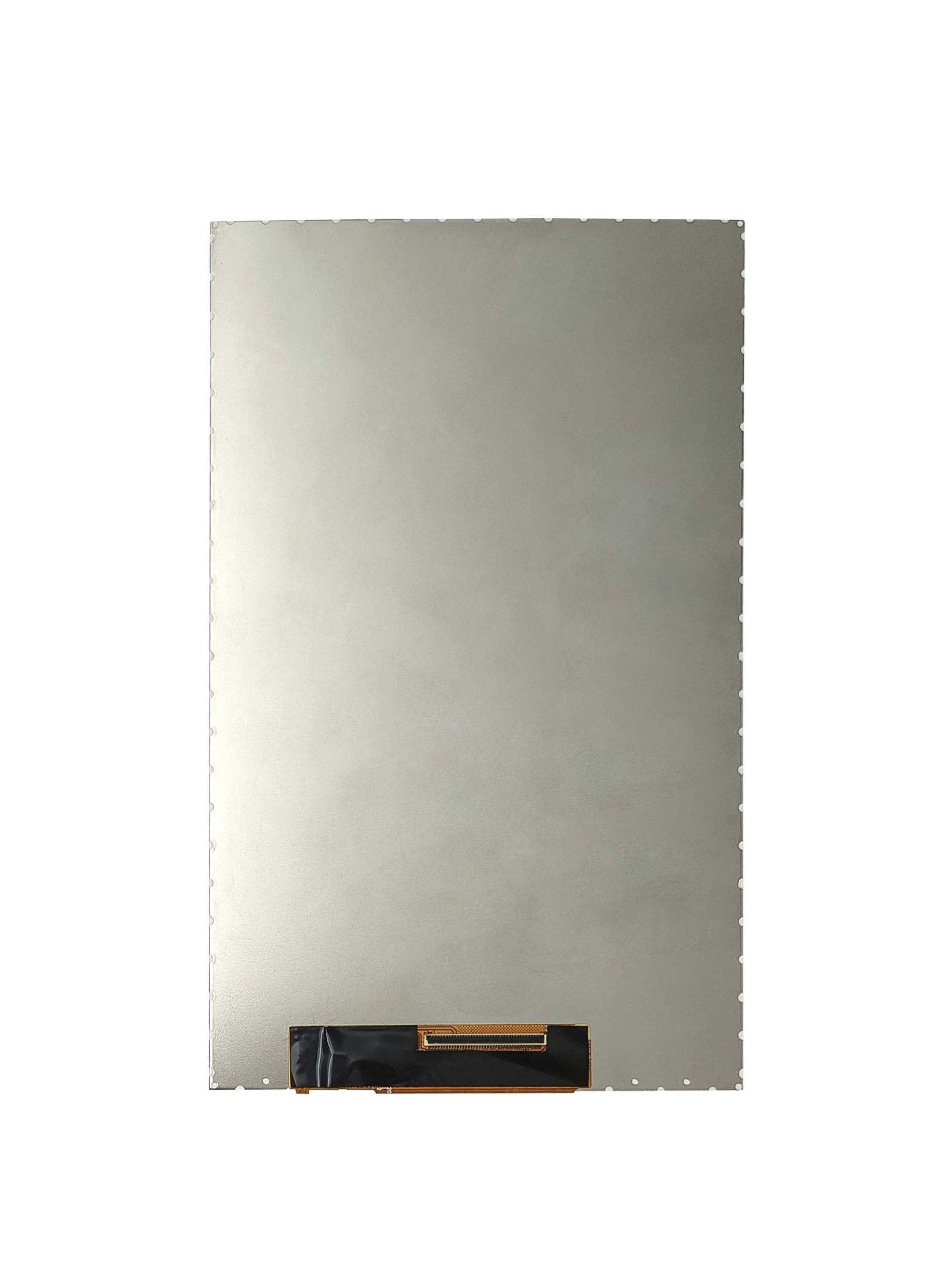

| Tipo de conexión LCD | FPC: 40PIN with 0.5 pitch,Connector: (F62240-H1210B) |
| Matriz de retroiluminación de LCD | 4 Strings with 6 LED on each string |
| Controlador de retroiluminación LCD | Ninguno |
| Conducción de luz de fondo LCD | IF=80mA , VF=16.2~20.4V |
| Dimensión de esquema LCD | 98.70 x 160.80 x 2.25 (mm) |
| Estructura CTP | Ninguno |
| Interfaz CTP | Ninguno |
| Controlador CTP | Ninguno |
| Dimensión de esquema de CTP | Ninguno |
| Tipo de conexión CTP | Ninguno |
| Dimensión de esquema del producto | 98.70 x 160.80 x 2.25 (mm) |
| Temperadora de operación del producto | -20 ° C ~+70 ° C |
| Temperatura de almacenamiento de productos | -30 ° C ~+80 ° C |
Recomendaciones para su uso
-
Personalización LCD
En los productos LCD, la luz de fondo no solo representa lo que a menudo llamamos brillo y series LED y conexión paralela.
-
Personalización del panel táctil
Apoye a la personalización de diferentes soluciones táctiles, para alcanzar una variedad de funciones táctiles, satisfacer las diferentes necesidades de productos del cliente, como el soporte de la cubierta gruesa Touch & Operation con operaciones de agua para control industrial o equipos para exteriores, tacto de guantes médicos para equipos médicos y tabletas.
-
Pautas de uso
Los productos LCD de CDTech tienen una confiabilidad de alta calidad, lo que permite a los clientes usarlos durante mucho tiempo sin descomponer fácilmente.
Normas de calidad
CDTech se adhiere a una política de calidad de defectos cero, que incluye no solo la calidad del producto sino también la calidad de trabajo de todos los departamentos de la empresa.
Todos nuestros productos, desde la evaluación, el diseño, la producción, la inspección hasta el servicio postventa, siguen los siguientes estándares en el proceso.
| Evaluación de proyectos |
Comprender y evaluar de manera integral y precisa los requisitos del cliente, incluidos el rendimiento, las especificaciones, el entorno de uso, las características especiales, las características de seguridad, etc. Identificar y evaluar posibles factores de riesgo. |
| Diseño de productos |
Siga estrictamente los requisitos de los sistemas ISO9001 e IATF16949 para el diseño del producto, al tiempo que consideran la selección de materiales, la capacidad de fabricación y la ensamblaabilidad, las estructuras y experiencias exitosas de los productos exitosos para garantizar la implementación efectiva en la producción posterior. |
| Control de producción |
Todos los procesos importantes de LCM y CTP son producidos por el propio CDTech, lo que garantiza un control efectivo y la garantía del proceso de producción. |
| Inspección de producción |
Todos los productos CDTech han sufrido pruebas 100% funcionales e inspección visual para garantizar que cumplan con los requisitos de diseño y las expectativas del cliente. |
| Servicio de venta |
Hemos establecido un mecanismo de respuesta rápida para manejar rápidamente los comentarios y las quejas de los clientes. |
| Vida útil del producto |
La vida útil de nuestro producto está determinada por la vida útil del LED en la luz de fondo, generalmente 30000 horas o 50000 horas. |
| Período de garantía |
El período de garantía de CDTech es de un año según los estándares de la industria LCD. |
| Protección de ESD |
Todos los dispositivos están diseñados y manejados en consideración de la protección de ESD. |
-
