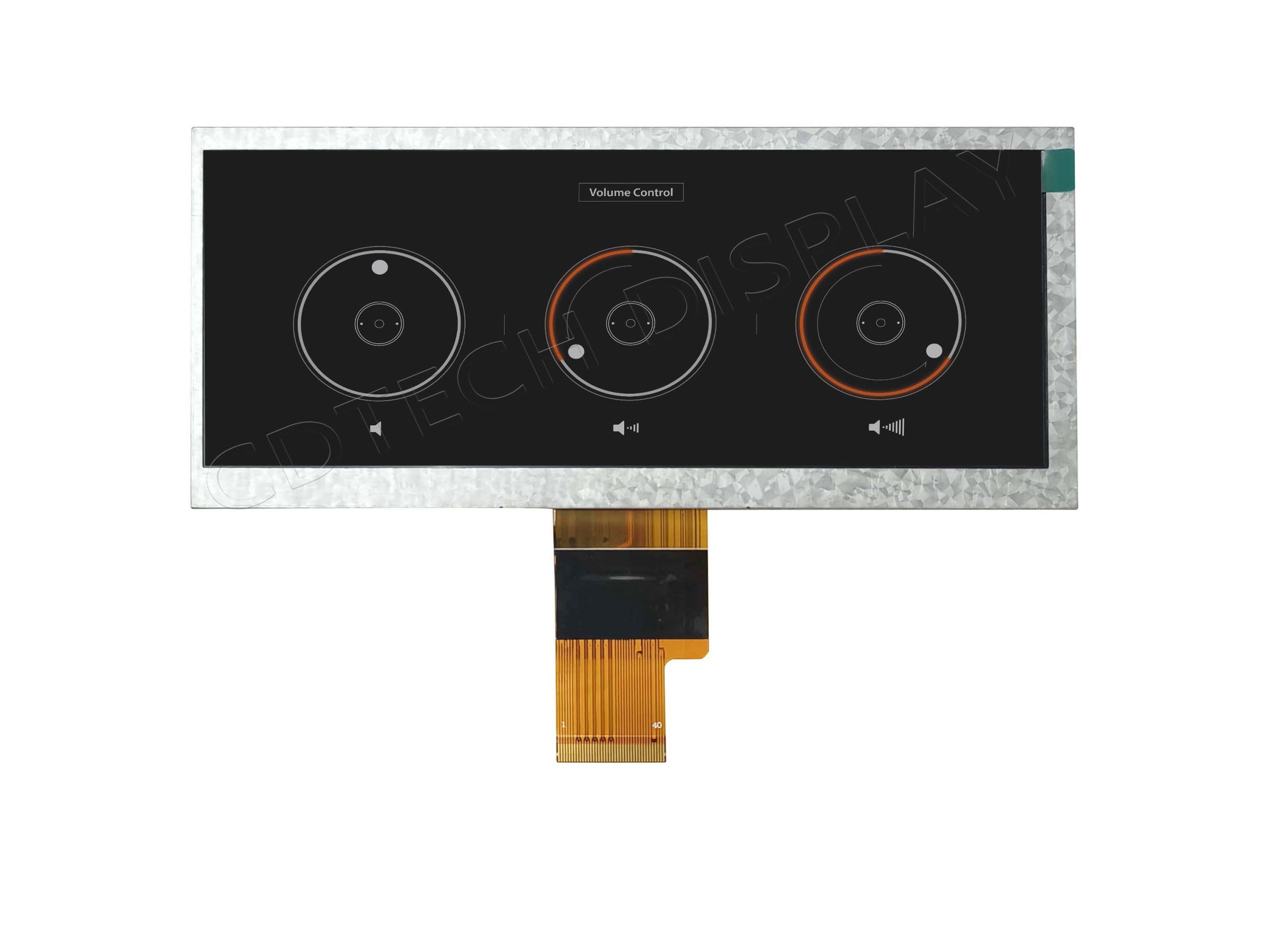

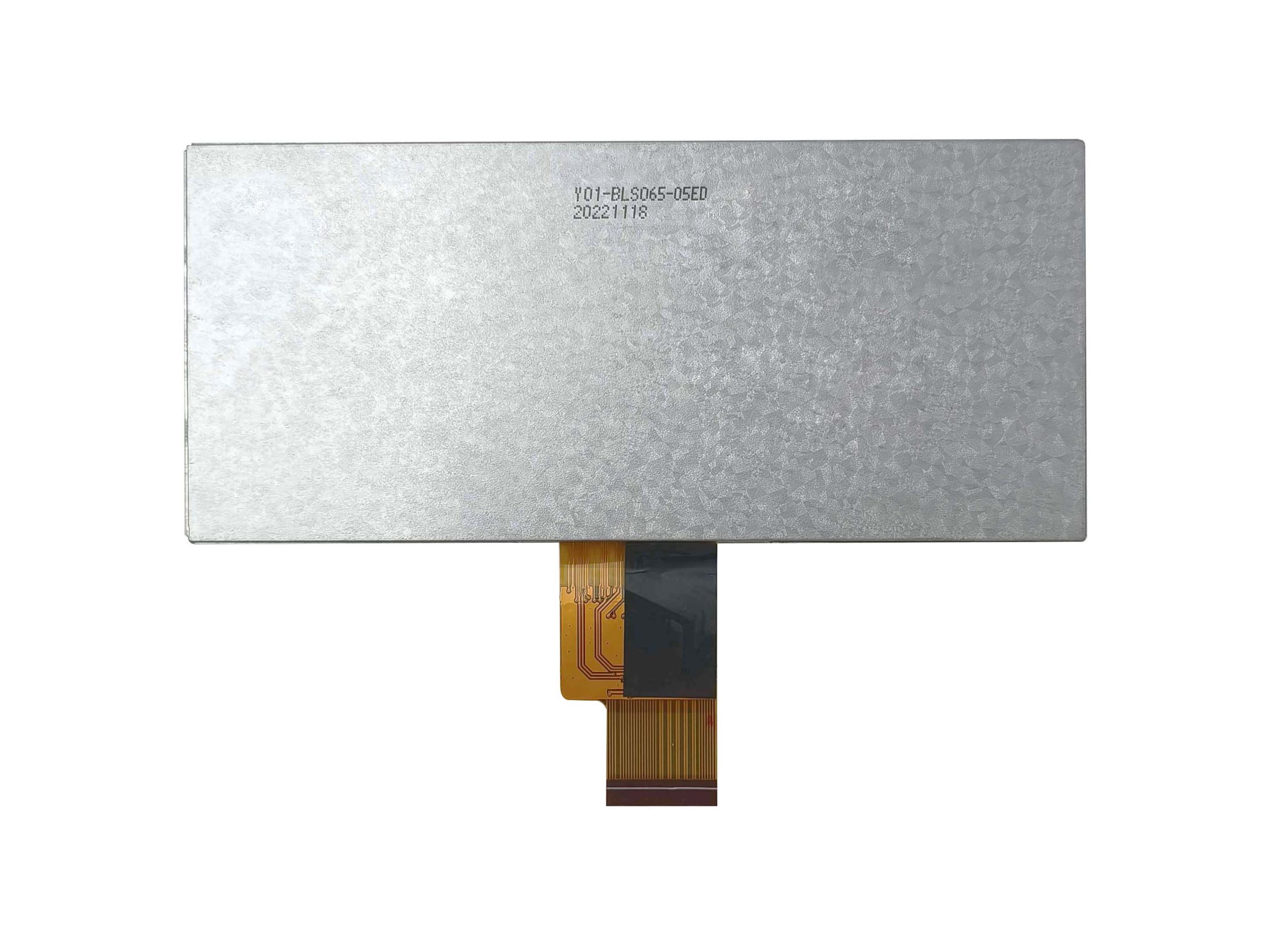

6.5″ Sunlight Readable IPS Display, Bar Type 1024×400, 800 Nits without Touch Panel
-
S065BWS08ED
-
6.5"丨1024 x 400 Pixels
-
IPS con todo el ángulo de visión
-
Ninguno
-
LVDS
-
Ninguno
-
-20 ° C ~+70 ° C
Descripción del Producto
S065BWS08ED represents a remarkable 6.5 – inch IPS liquid crystal module that truly shines in multiple aspects. Boasting a pixel pitch of precisely 0.1505×0.1432mm, it achieves an outstanding 1024×400 high – resolution display, ensuring every detail is vividly and accurately presented.
The screen brightness reaches an impressive 800 nits, guaranteeing excellent visibility even in brightly lit environments. Its LCD is integrated with the advanced EK79001HN+EK73215BCGA controller, which not only enhances performance but also streamlines functionality. Supporting a 40 – pin LVDS interface, it enables seamless and efficient data transmission.
Moreover, with an expansive 85° wide viewing angle panorama, it offers a truly immersive visual experience from various perspectives. All these features combined make S065BWS008ED an unrivaled and highly desirable choice for audio equipment, elevating the overall user experience and setting a new standard in display technology for such applications.
Especificación de producto
| Tamaño de la pantalla LCD | 6.5 inch |
| Resolución LCD | 1024 x 400pixels |
| Área activa LCD | 154.21 x 57.28 (mm) |
| Luminancia LCD | 800nits |
| Ángulo de visión LCD | IPS con todo el ángulo de visión |
| Interfaz LCD | LVDS |
| Controlador LCD | EK79001HN+EK73215BCGA |
| Tipo de conexión LCD | FPC: 40pin con 0.5 tono |
| Matriz de retroiluminación de LCD | 7 Strings with 3 LED on each string |
| Controlador de retroiluminación LCD | Ninguno |
| Conducción de luz de fondo LCD | IF=140mA，VF=8.1~10.2V |
| Dimensión de esquema LCD | 165.00 x 72.86 x 3.50 (mm) |
| Estructura CTP | Ninguno |
| Interfaz CTP | Ninguno |
| Controlador CTP | Ninguno |
| Dimensión de esquema de CTP | Ninguno |
| Tipo de conexión CTP | Ninguno |
| Dimensión de esquema del producto | 165.00 x 72.86 x 3.50 (mm) |
| Temperadora de operación del producto | -20 ° C ~+70 ° C |
| Temperatura de almacenamiento de productos | -30 ° C ~+80 ° C |
Recomendaciones para su uso
-
Personalización LCD
In order to meet customers’ needs for a wide range of LCD displays, in addition to the mainstream aspect ratios of 4:3 or 16:9 displays, CDTech can support LCD size customization services, including NRE AA size and OD size. In addition, CDTech has cutting patent technology, which can cut any size according to customer requirements. Such as 2.9”, 3.9”, 4.6”, 5.8”, 6.5” for bar type displays and 5.0”, 7.5” for square type displays. Bar type displays are perfect for home appliances. Square and circle type displays are suitable for smart homes.
-
Personalización del panel táctil
Para soluciones CTP selectivas que se pueden utilizar para múltiples aplicaciones, CDTech tiene nuestra propia línea de producción CTP y puede proporcionar servicios de personalización CTP diversificados, que incluyen: soporte para toque a través de un vaso de cobertura gruesa, toque impermeable (por ejemplo, automotriz, publicación de carga, dispositivos de ducha, etc.), touch de guantes (por ejemplo, medicina y automotriz, etc., etc.), activo {{URL_CLUNTERHO_0}}}}}}}} Pens (e.g.
-
Pautas de uso
Los productos LCD de CDTech tienen una confiabilidad de alta calidad, lo que permite a los clientes usarlos durante mucho tiempo sin descomponer fácilmente.
Normas de calidad
CDTech se adhiere a una política de calidad de defectos cero, que incluye no solo la calidad del producto sino también la calidad de trabajo de todos los departamentos de la empresa.
Todos nuestros productos, desde la evaluación, el diseño, la producción, la inspección hasta el servicio postventa, siguen los siguientes estándares en el proceso.
| Evaluación de proyectos |
Comprender y evaluar de manera integral y precisa los requisitos del cliente, incluidos el rendimiento, las especificaciones, el entorno de uso, las características especiales, las características de seguridad, etc. Identificar y evaluar posibles factores de riesgo. |
| Diseño de productos |
Siga estrictamente los requisitos de los sistemas ISO9001 e IATF16949 para el diseño del producto, al tiempo que consideran la selección de materiales, la capacidad de fabricación y la ensamblaabilidad, las estructuras y experiencias exitosas de los productos exitosos para garantizar la implementación efectiva en la producción posterior. |
| Control de producción |
Todos los procesos importantes de LCM y CTP son producidos por el propio CDTech, lo que garantiza un control efectivo y la garantía del proceso de producción. |
| Inspección de producción |
Todos los productos CDTech han sufrido pruebas 100% funcionales e inspección visual para garantizar que cumplan con los requisitos de diseño y las expectativas del cliente. |
| Servicio de venta |
Hemos establecido un mecanismo de respuesta rápida para manejar rápidamente los comentarios y las quejas de los clientes. |
| Vida útil del producto |
La vida útil de nuestro producto está determinada por la vida útil del LED en la luz de fondo, generalmente 30000 horas o 50000 horas. |
| Período de garantía |
El período de garantía de CDTech es de un año según los estándares de la industria LCD. |
| Protección de ESD |
Todos los dispositivos están diseñados y manejados en consideración de la protección de ESD. |
-
