3.5" IPS Display, 320x480, 700 Nits without Touch Panel

3.5″ IPS Display, 320×480, 700 Nits without Touch Panel

Modelo :
S035CHV85EN
Tamaño :
3.5"丨320 x 480 Pixels
Tipo de visualización:
IPS con todo el ángulo de visión
Panel táctil:
Ninguno
Interfaz LCD:
RGB+MCU+MIPI
Interfaz CTP:
Ninguno
Temperadora de operación:
-20 ° C ~+70 ° C
IC del controlador:
ILI9488
Controlador CTP:
Ninguno
Recursos :
Especificación

|Dibujo 2d

Mensaje Correo electrónico

Descripción del Producto

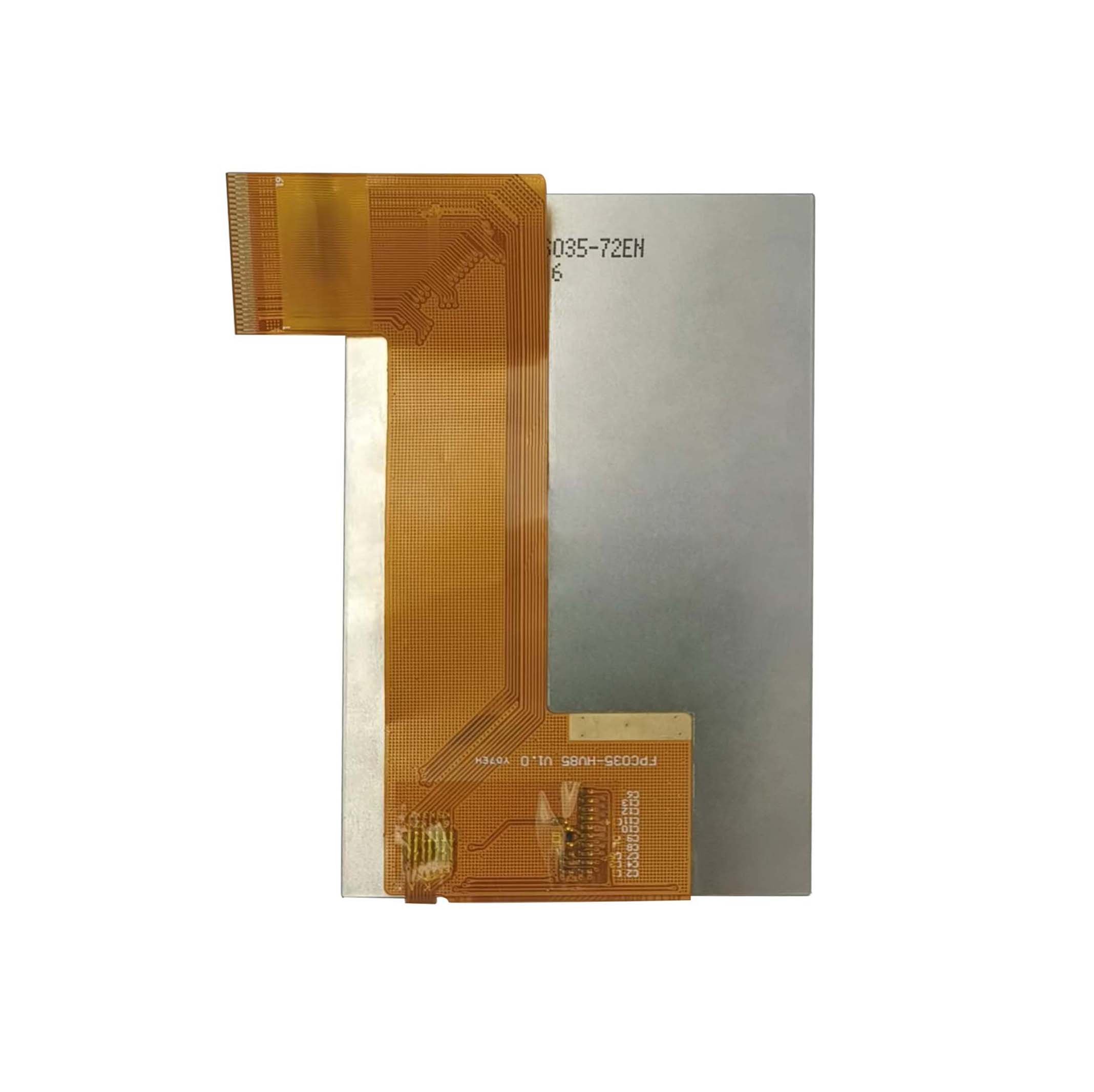

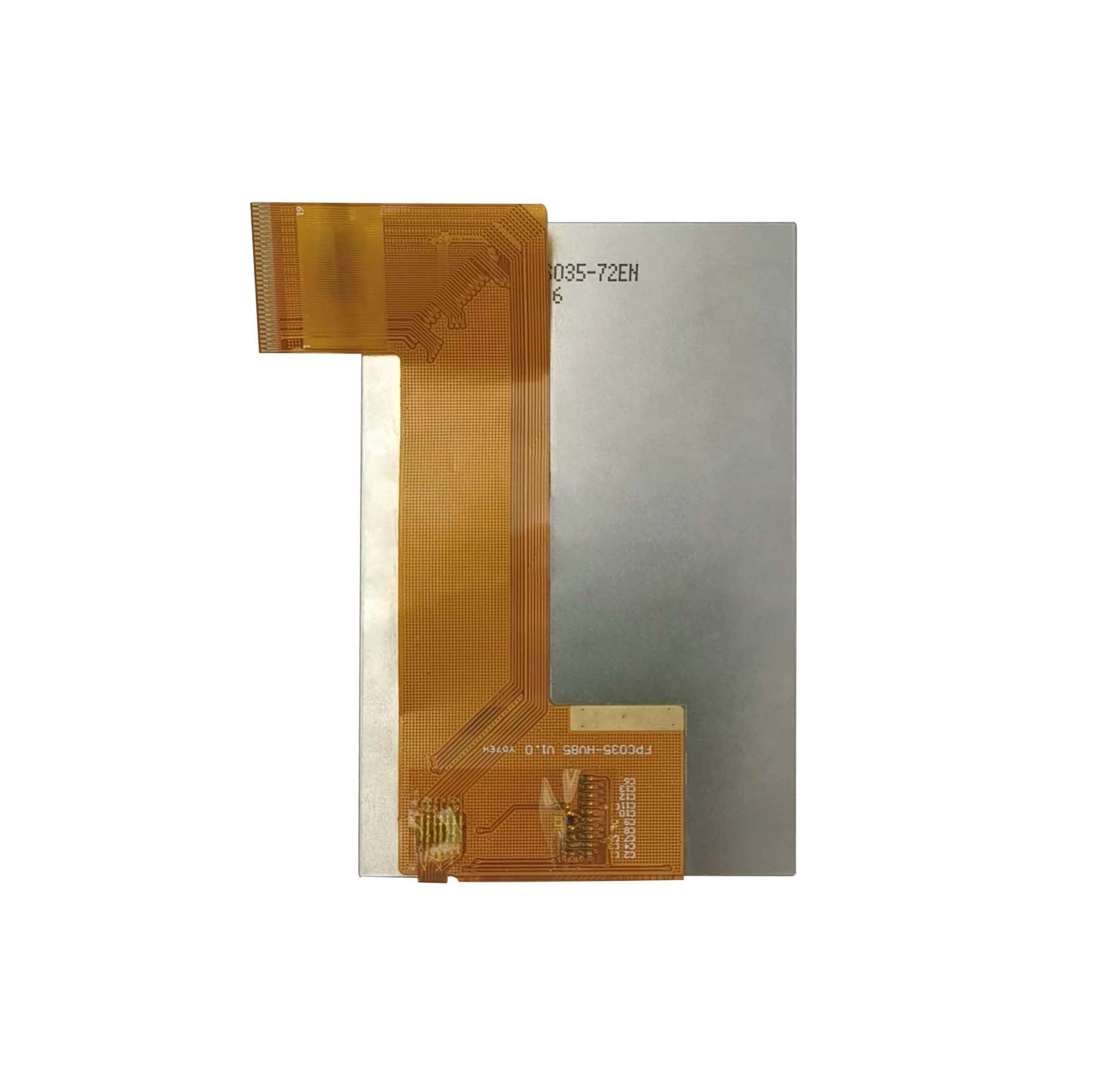

S035CHV85EN, the outstanding 3.5 “longitudinal TFT LCD module. It is equipped with the ILI9488 driver IC, which can easily adapt to multiple interfaces such as RGB, MCU and MIPI, ensuring seamless connectivity. With a resolution of 320×480 and IPS full-view technology, it presents images and text with outstanding clarity, allowing unlimited viewing from any Angle without any blind spots. The high brightness of 700 nits ensures excellent visibility even in strong light conditions.

Its compact design, with an AA size of 48.96 * 73.44 and an overall dimension of 54.36 * 83.18 * 2.43, makes it an ideal fit for a wide variety of devices. Operating stably within a wide temperature range from -20℃ to +70℃ during operation and -30℃ to +80℃ for storage, it remains unfazed by harsh environments.

This module is the top choice for medical equipment displays, precisely presenting crucial medical data and reliably safeguarding the health care process. With its exceptional quality, it unlocks a new vista of visual experience.

Especificación de producto

Tamaño de la pantalla LCD	3.5 inch
Resolución LCD	320*480pixels
Área activa LCD	48.96 x 73.44 (mm)
Luminancia LCD	700nits
Ángulo de visión LCD	IPS con todo el ángulo de visión
Interfaz LCD	Mipi
Controlador LCD	ILI9488
Tipo de conexión LCD	FPC: 61PIN with 0.3 pitch ,Connector :FH26-61S-0.3SHW(05)
Matriz de retroiluminación de LCD	6 Strings with 1 LED on each string
Controlador de retroiluminación LCD	Ninguno
Conducción de luz de fondo LCD	IF =120mA ,VF =5.6~6.4V
Dimensión de esquema LCD	54.36 x 83.18 x 2.43 (mm)
Estructura CTP	Ninguno
Interfaz CTP	Ninguno
Controlador CTP	Ninguno
Dimensión de esquema de CTP	Ninguno
Tipo de conexión CTP	Ninguno
Dimensión de esquema del producto	54.36 x 83.18 x 2.43 (mm)
Temperadora de operación del producto	-20°C~70°C
Temperatura de almacenamiento de productos	-30°C~80°C

Recomendaciones para su uso

Personalización LCD

In order to meet customers’ needs for a wide range of LCD displays, in addition to the mainstream aspect ratios of 4:3 or 16:9 displays, CDTech can support LCD size customization services, including NRE AA size and OD size. In addition, CDTech has cutting patent technology, which can cut any size according to customer requirements. Such as 2.9”, 3.9”, 4.6”, 5.8”, 6.5” for bar type displays and 5.0”, 7.5” for square type displays. Bar type displays are perfect for home appliances. Square and circle type displays are suitable for smart homes.
Personalización del panel táctil

There are three methods of bonding for LCD with touchscreen/coverglass. CDTech can support Air/OCA/LOCA option. For smart home, in-vehicle and outdoors projects, more customers prefer the OCA bonding option. LOCA is suitable for LCD with bezel on uneven surface, and can be repaired, and widely used in large panels. Also, deal with filling gaps because it is a liquid
Pautas de uso

Los productos LCD de CDTech tienen una confiabilidad de alta calidad, lo que permite a los clientes usarlos durante mucho tiempo sin descomponer fácilmente.

Normas de calidad

CDTech se adhiere a una política de calidad de defectos cero, que incluye no solo la calidad del producto sino también la calidad de trabajo de todos los departamentos de la empresa.

Todos nuestros productos, desde la evaluación, el diseño, la producción, la inspección hasta el servicio postventa, siguen los siguientes estándares en el proceso.

Evaluación de proyectos	Comprender y evaluar de manera integral y precisa los requisitos del cliente, incluidos el rendimiento, las especificaciones, el entorno de uso, las características especiales, las características de seguridad, etc. Identificar y evaluar posibles factores de riesgo.
Diseño de productos	Siga estrictamente los requisitos de los sistemas ISO9001 e IATF16949 para el diseño del producto, al tiempo que consideran la selección de materiales, la capacidad de fabricación y la ensamblaabilidad, las estructuras y experiencias exitosas de los productos exitosos para garantizar la implementación efectiva en la producción posterior.
Control de producción	Todos los procesos importantes de LCM y CTP son producidos por el propio CDTech, lo que garantiza un control efectivo y la garantía del proceso de producción.
Inspección de producción	Todos los productos CDTech han sufrido pruebas 100% funcionales e inspección visual para garantizar que cumplan con los requisitos de diseño y las expectativas del cliente.
Servicio de venta	Hemos establecido un mecanismo de respuesta rápida para manejar rápidamente los comentarios y las quejas de los clientes.
Vida útil del producto	La vida útil de nuestro producto está determinada por la vida útil del LED en la luz de fondo, generalmente 30000 horas o 50000 horas.
Período de garantía	El período de garantía de CDTech es de un año según los estándares de la industria LCD.
Protección de ESD	Todos los dispositivos están diseñados y manejados en consideración de la protección de ESD.
