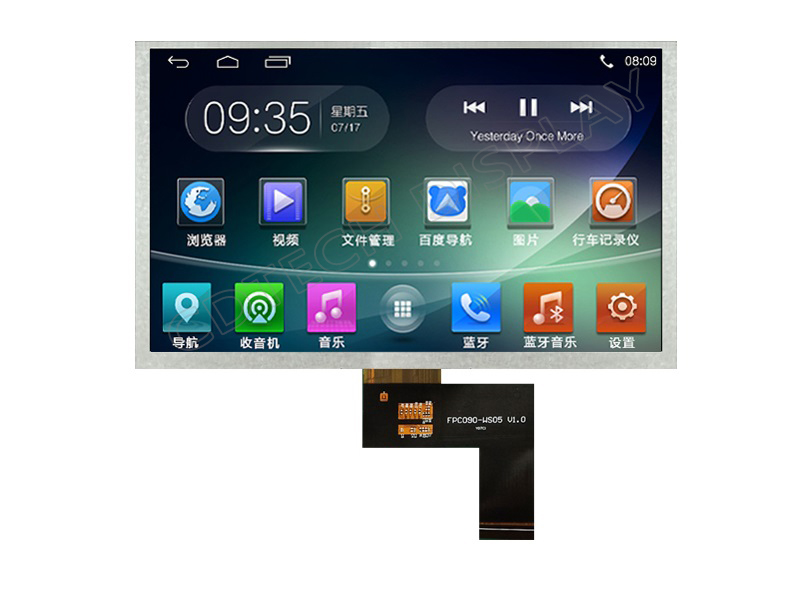

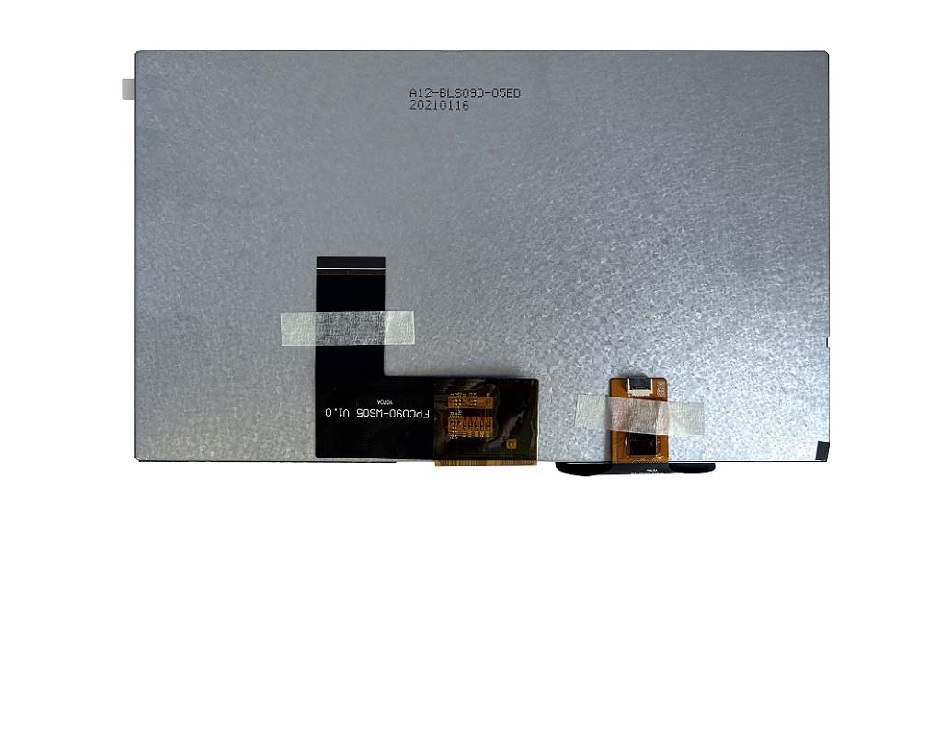

عرض IPS القابل للقراءة 9.0 ″ ضوء الشمس ، 1024 × 600 ، 1000 مع مع ربط لوحة اللمسات باللمس Capaction
-
S090BWS05ED-DC01
-
9.0 "丨 1024 × 600pixels
-
IPS مع كل زاوية المشاهدة
-
Capactive مع واجهة L²C
-
LVDs
-
IIC
-
-20 درجة مئوية ~+70 درجة مئوية
وصف المنتج
تقديم وحدة IPS 9.0 بوصة IPS LCD ، مصممة بدقة لتطبيقات السيارات.
مصممة للموثوقية ، تعمل هذه الوحدة بشكل فعال في نطاق درجة حرارة من -20 درجة مئوية إلى +70 درجة مئوية.
مواصفات المنتج
حجم LCD | 9.0 بوصة |
قرار LCD | 1024 × 600pixels |
LCD منطقة نشطة | 196.61 × 114.15 (مم) |
LCD Luminance | 1000nits |
شاشة LCD زاوية | IPS مع كل زاوية المشاهدة |
واجهة LCD | LVDs |
وحدة تحكم LCD | HX8696-A01+HX8282-A11 |
نوع اتصال LCD | FPC: 40pin مع 0.5 درجة الملعب |
صفيف الإضاءة الخلفية LCD | 5 سلاسل مع 8 LED على كل سلسلة |
LCD وحدة تحكم الإضاءة الخلفية | لا أحد |
LCD الإضاءة الخلفية القيادة | IF=200mA,VF=21.6~27.2V |
LCD مخطط البعد | 210.7 × 126.5 × 5.2 (مم) |
هيكل CTP | ز+ز |
واجهة CTP | IIC |
CTP Controller | GT928 |
CTP المخطط البعد | 210.7 × 126.5 × 1.1 (مم) |
نوع اتصال CTP | FPC: 6pin مع 0.5 درجة الملعب |
بُعد الخطوط العريضة للمنتج | 210.7 × 126.5 × 7.45 (مم) |
تشغيل المنتج درجة الحرارة | -20 درجة مئوية ~+70 درجة مئوية |
درجة حرارة تخزين المنتج | -30 درجة مئوية ~+80 درجة مئوية |
توصيات للاستخدام
-
تخصيص LCD
نحن نقدم خدمات تخصيص FPC شاملة ، بما في ذلك تعديلات الحجم التعسفي ، وأنواع الموصلات المختلفة ، وأنواع اللحام ، وأنواع المكونات الإضافية.
-
لمس لوحة اللمس
تدعم خدمات تخصيص الشاشة التي تعمل باللمس عدسة تغطية سميكة ، وتشغيلها بالماء أو القفازات ، واستخدام الأقلام النشطة أو السلبية.
-
إرشادات الاستخدام
تتمتع منتجات LCD الخاصة بـ CDTech موثوقية عالية الجودة ، مما يتيح للعملاء استخدامها لفترة طويلة دون الانهيار بسهولة.
معايير الجودة
تلتزم CdTech بسياسة جودة عيب صفر ، والتي لا تتضمن فقط جودة المنتج ولكن أيضًا جودة عمل جميع الإدارات في الشركة.
جميع منتجاتنا ، من التقييم ، التصميم ، الإنتاج ، التفتيش على خدمة ما بعد البيع ، تتبع المعايير التالية في هذه العملية.
تقييم المشروع |
فهم وتقييم بشكل شامل ودقة متطلبات العملاء ، بما في ذلك الأداء ، والمواصفات ، وبيئة الاستخدام ، والخصائص الخاصة ، وخصائص السلامة ، وما إلى ذلك ، تحديد وتقييم عوامل الخطر المحتملة. |
تصميم المنتج |
اتبع بصرامة متطلبات أنظمة ISO9001 و IATF16949 لتصميم المنتج ، مع النظر أيضًا في اختيار المواد ، والتصنيع والتجميع ، وهياكل المنتجات الناجحة السابقة والخبرات لضمان التنفيذ الفعال في الإنتاج اللاحق. |
التحكم في الإنتاج |
يتم إنتاج جميع العمليات المهمة لـ LCM و CTP بواسطة CdTech نفسها ، مما يضمن التحكم الفعال وضمان عملية الإنتاج. |
فحص الإنتاج |
خضعت جميع منتجات CdTech للاختبار الوظيفي بنسبة 100 ٪ والتفتيش البصري لضمان تلبية متطلبات التصميم وتوقعات العملاء. |
خدمة بعد المبيعات |
لقد أنشأنا آلية استجابة سريعة للتعامل على ملاحظات العملاء والشكاوى على الفور. |
عمر المنتج |
يتم تحديد عمر منتجنا من خلال عمر LED في الإضاءة الخلفية ، وعادة ما يكون 30000 ساعة أو 50000 ساعة. |
فترة الضمان |
فترة الضمان لـ CDTech هي سنة واحدة وفقًا لمعايير صناعة LCD. |
حماية ESD |
تم تصميم جميع الأجهزة والتعامل معها بالنظر إلى حماية ESD. |
-
