عرض 7.0 ″ IPS ، نوع الشريط 280 × 1424 ، 500 شبكات مع الترابط CTP و OCA
-

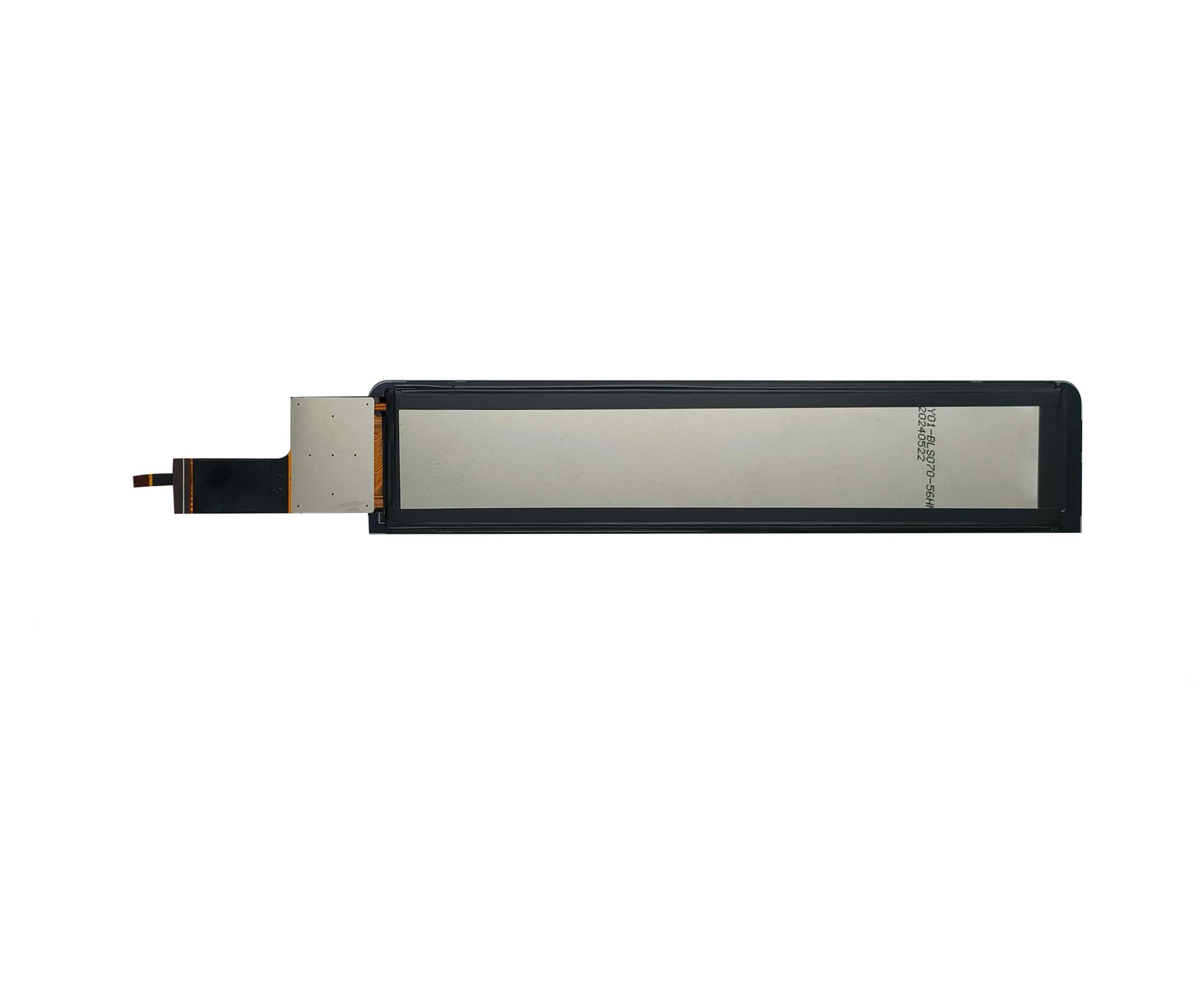

S070HWX133HN-FC102
-
7.0 "丨 280 × 1424pixels
-
IPS مع كل زاوية المشاهدة
-
Capactive مع واجهة L²C
-
ميبي
-
I2C
-
-20 درجة مئوية ~+70 درجة مئوية
وصف المنتج
مواصفات المنتج
حجم LCD | 7.0 بوصة |
قرار LCD | 280 × 1424pixels |
LCD منطقة نشطة | 33.60 × 170.88 (مم) |
LCD Luminance | 500nits |
شاشة LCD زاوية | IPS مع كل زاوية المشاهدة |
واجهة LCD | ميبي |
وحدة تحكم LCD | OTA7290B |
نوع اتصال LCD | FPC: 30pin مع 0.5 درجة , الموصل: FH12-30S-0.5HS (55) |
صفيف الإضاءة الخلفية LCD | 2 سلاسل مع 8 LED على كل سلسلة |
LCD وحدة تحكم الإضاءة الخلفية | لا أحد |
LCD الإضاءة الخلفية القيادة | IF=40mA , VF= 21.6~27.2V |
LCD مخطط البعد | 43.30 x 201.00 x 3.50 (مم) |
هيكل CTP | G+FF |
واجهة CTP | I2C |
CTP Controller | FT5446IDQQ |
CTP المخطط البعد | 43.30 x 201.00 x 1.10 (مم) |
نوع اتصال CTP | FPC: 6 دبوس مع 0.5 درجة الملعب |
بُعد الخطوط العريضة للمنتج | 43.30 x 201.00 x 5.23 (مم) |
تشغيل المنتج درجة الحرارة | -20 درجة مئوية ~+70 درجة مئوية |
درجة حرارة تخزين المنتج | -30 درجة مئوية ~+80 درجة مئوية |
توصيات للاستخدام
-
تخصيص LCD
يمكن لبراءة اختراع تقنية قطع الشريط الخاصة بـ CdTech ، ولديها العديد من LCD من نوع الشريط القياسي من 2.9 "~ 12.3" ; يمكن أن تدعم CDTECH أيضًا حجم LCD ضيقًا مختلفًا وفقًا لخصائص أجهزة المنتجات المختلفة ، لتزويد العملاء بمجموعة واسعة من الأحجام في نوع الشريط TFT LCD.
-
لمس لوحة اللمس
هناك ثلاث طرق للربط لـ LCD مع الشاشة التي تعمل باللمس {{url_placeholder_0}} يمكن أن تدعم CDTech Air {{url_placeholder_1}}.
-
إرشادات الاستخدام
تتمتع منتجات LCD الخاصة بـ CDTech موثوقية عالية الجودة ، مما يتيح للعملاء استخدامها لفترة طويلة دون الانهيار بسهولة.
معايير الجودة
تلتزم CdTech بسياسة جودة عيب صفر ، والتي لا تتضمن فقط جودة المنتج ولكن أيضًا جودة عمل جميع الإدارات في الشركة.
جميع منتجاتنا ، من التقييم ، التصميم ، الإنتاج ، التفتيش على خدمة ما بعد البيع ، تتبع المعايير التالية في هذه العملية.
تقييم المشروع |
فهم وتقييم بشكل شامل ودقة متطلبات العملاء ، بما في ذلك الأداء ، والمواصفات ، وبيئة الاستخدام ، والخصائص الخاصة ، وخصائص السلامة ، وما إلى ذلك ، تحديد وتقييم عوامل الخطر المحتملة. |
تصميم المنتج |
اتبع بصرامة متطلبات أنظمة ISO9001 و IATF16949 لتصميم المنتج ، مع النظر أيضًا في اختيار المواد ، والتصنيع والتجميع ، وهياكل المنتجات الناجحة السابقة والخبرات لضمان التنفيذ الفعال في الإنتاج اللاحق. |
التحكم في الإنتاج |
يتم إنتاج جميع العمليات المهمة لـ LCM و CTP بواسطة CdTech نفسها ، مما يضمن التحكم الفعال وضمان عملية الإنتاج. |
فحص الإنتاج |
خضعت جميع منتجات CdTech للاختبار الوظيفي بنسبة 100 ٪ والتفتيش البصري لضمان تلبية متطلبات التصميم وتوقعات العملاء. |
خدمة بعد المبيعات |
لقد أنشأنا آلية استجابة سريعة للتعامل على ملاحظات العملاء والشكاوى على الفور. |
عمر المنتج |
يتم تحديد عمر منتجنا من خلال عمر LED في الإضاءة الخلفية ، وعادة ما يكون 30000 ساعة أو 50000 ساعة. |
فترة الضمان |
فترة الضمان لـ CDTech هي سنة واحدة وفقًا لمعايير صناعة LCD. |
حماية ESD |
تم تصميم جميع الأجهزة والتعامل معها بالنظر إلى حماية ESD. |
-
